本文檔適合大彩物聯型、M系列的串口屏產品使用。

1. VisualTFT軟件版本：V3.0.1.1111及以上的版本。

版本查看：

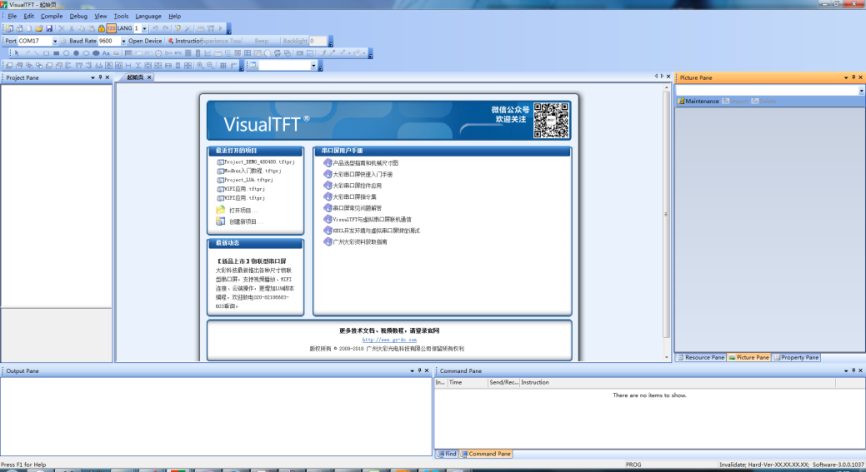

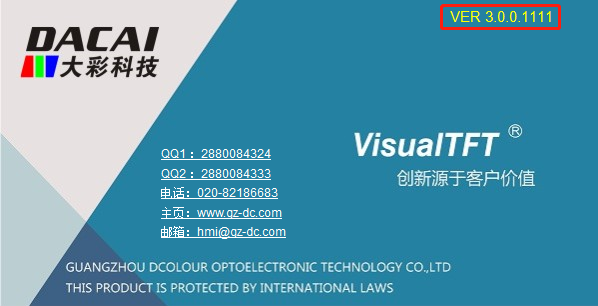

1) 打開VisualTFT軟件啟動頁面如圖2-1軟件版本，右上角會顯示的軟件版本號；

圖2-1軟件版本

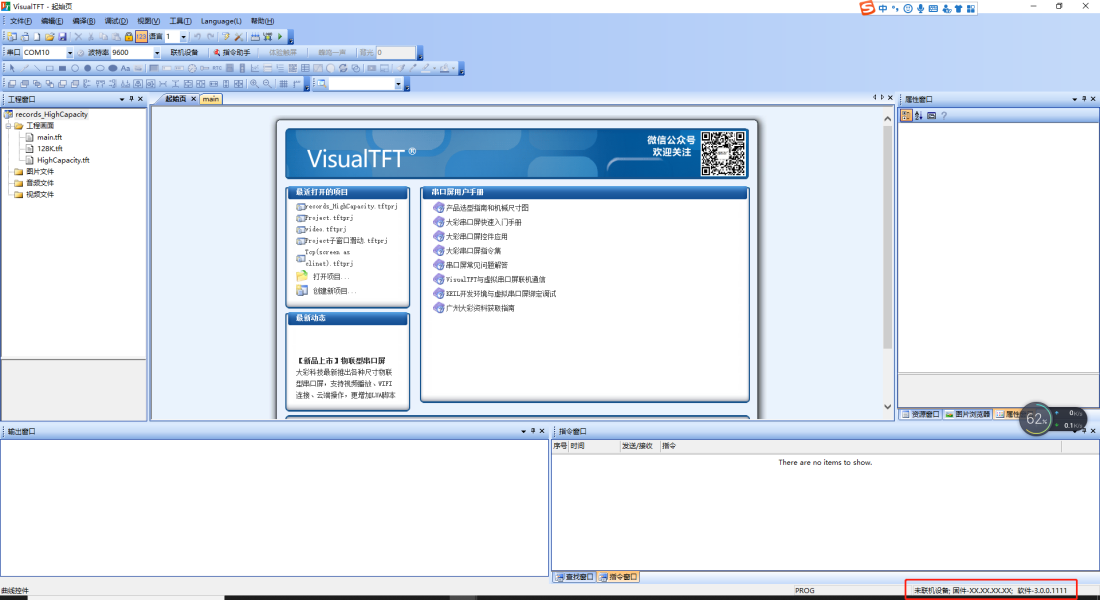

2) 打開VisualTFT，在軟件右下角可以查看軟件版本圖2-2軟件版本，最新版本可登錄http://www.botecn.com/進行下載。

圖2-2軟件版本

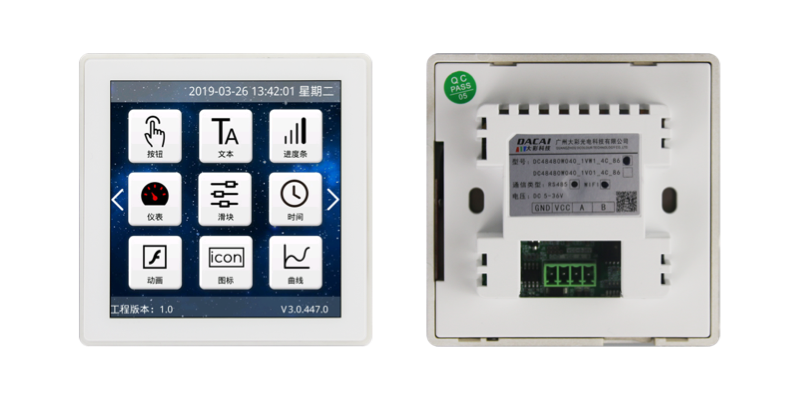

2. 串口屏硬件版本：物聯型固件 >= V3.0.731.0，M系列固件 >= V6.1.199.00。

版本查看：

1) 查看屏幕背面版本號貼紙；

2) VisualTFT與屏幕聯機成功后，右下角顯示的版本號。

本文介紹大彩串口屏在彩燈的應用，實現對色盤取色，并發送通知到用戶主板。

1. 《LUA 腳本API V1.4》可通過以下鏈接下載物聯型開發包獲取:

http:/www.botecn.com/index.php?s=/List/index/cid/19.html

2. 《LUA基礎學習》可通過以下鏈接下載物聯型開發包獲取:

http:/www.botecn.com/index.php?s=/List/index/cid/19.html

3. LUA腳本初學者可以通過下面鏈接進行學習。

http://www.runoob.com/lua/lua-arrays.html

核心API函數

1) on_draw(screen)

當界面的顯示內容需要更新時，系統自動調用此函數，用戶在此函數中添加自定義的繪圖操作。用戶繪制的內容疊加在畫面內容之上。

• screen：當前觸發on_draw()API的畫面ID

   下面幾種情況會觸發此函數：

• 界面有動畫播放、視頻播放、RTC時間顯示的動態刷新；
• 用戶操作屏幕控件控件；
• 通過LUA腳本或串口指令更新控件；
• 通過執行redraw；

   總之，界面上有任何變化，都會觸發此回調函數。

2) redraw()

發送重繪請求，觸發on_draw的執行。

3) set_pen_color(color)

設置畫筆的顏色，RGB565，用于指定線、矩形、圓等的顏色。

4) draw_image(image_id,frame_id,dstx,dsty,width,height,srcx,srcy)

繪制圖片

• image_id圖片資源的ID
• frame_id對應圖標，可以設置幀ID，其他圖片固定為0
• dstx圖片顯示X坐標
• dsty圖片顯示Y坐標
• width圖片顯示寬度
• height圖片顯示高度
• srcx圖片裁剪X坐標
• srcy圖片裁剪Y坐標

5) draw_circle(x,y,r,fill)

繪制圓形

• x,y圓的中心坐標
• r圓的半徑
• fill為0不填充，1填充

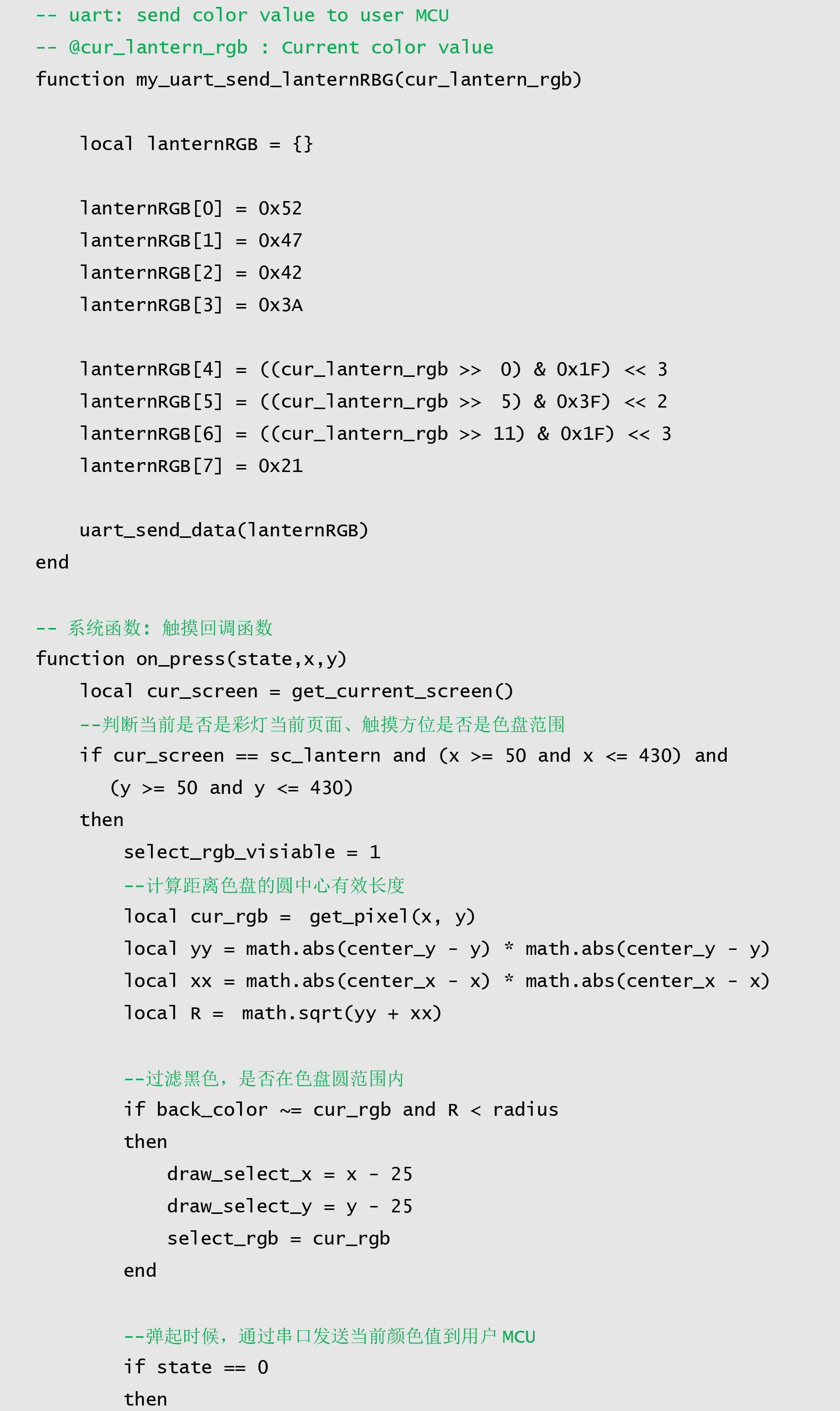

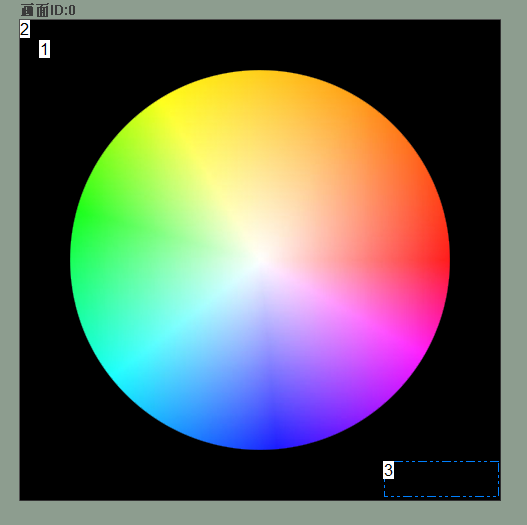

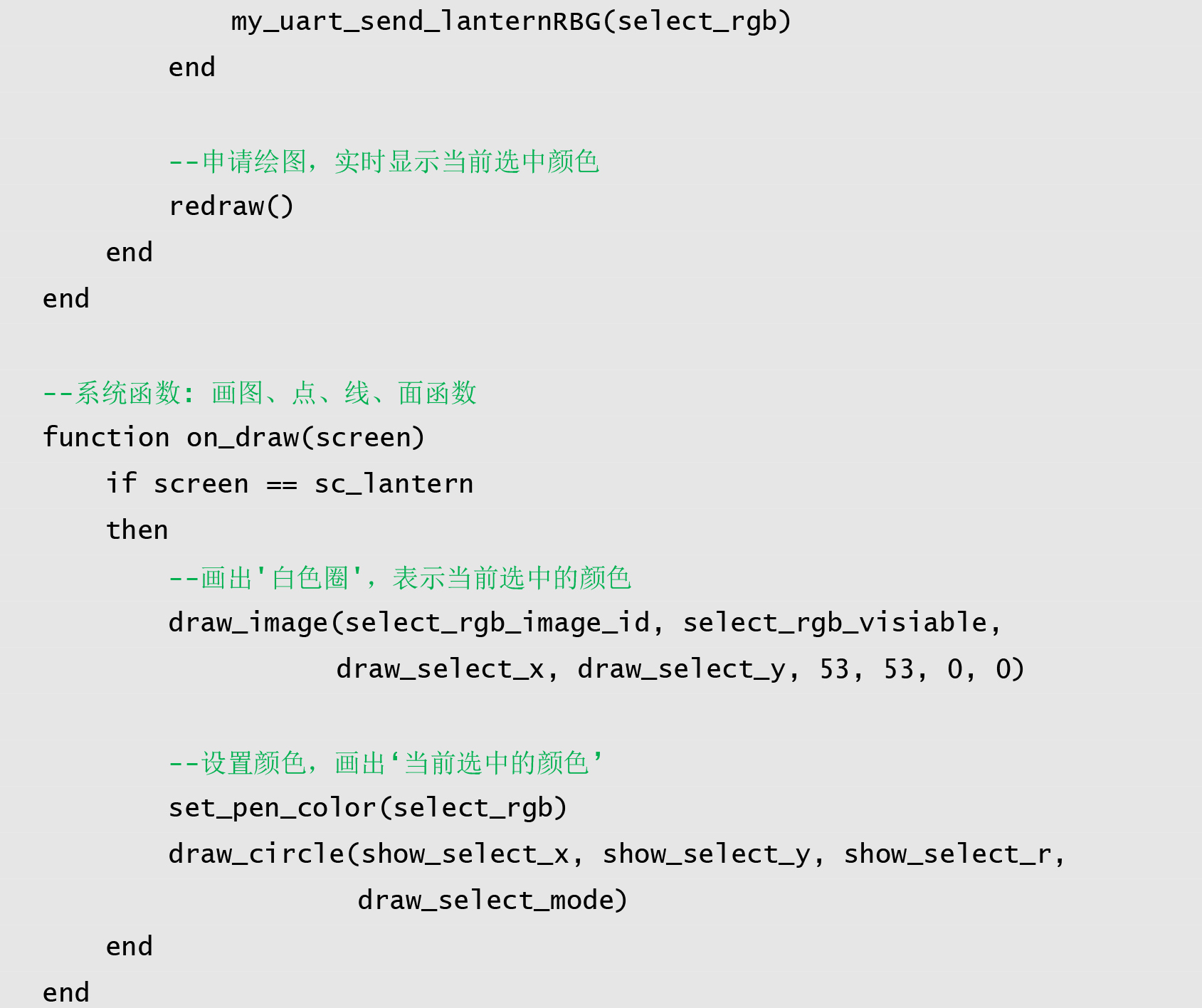

基本思路：當用戶觸摸色盤區域時候，過濾合法坐標、背景色（本例程為黑色）和距離圓心的距離，當條件成立后，計算出‘選擇效果（白色圈）’的顯示位置，并提取相應的顏色值。通過redraw（）申請繪圖，畫出選中效果以及選中的顏色，并通過串口發送選中的顏色到用戶MCU。

5.2.2 MCU/服務器設置顏色

當用戶MCU主板或App（服務器）主動更新彩燈的顏色值后，需要同步到屏幕的右上角顯示當前顏色，并將‘白色選中圈’同步到對應位置。

本文闡述兩個方案：

注意：本例程不處理本章節的功能

1. 屏幕遍歷顏色值

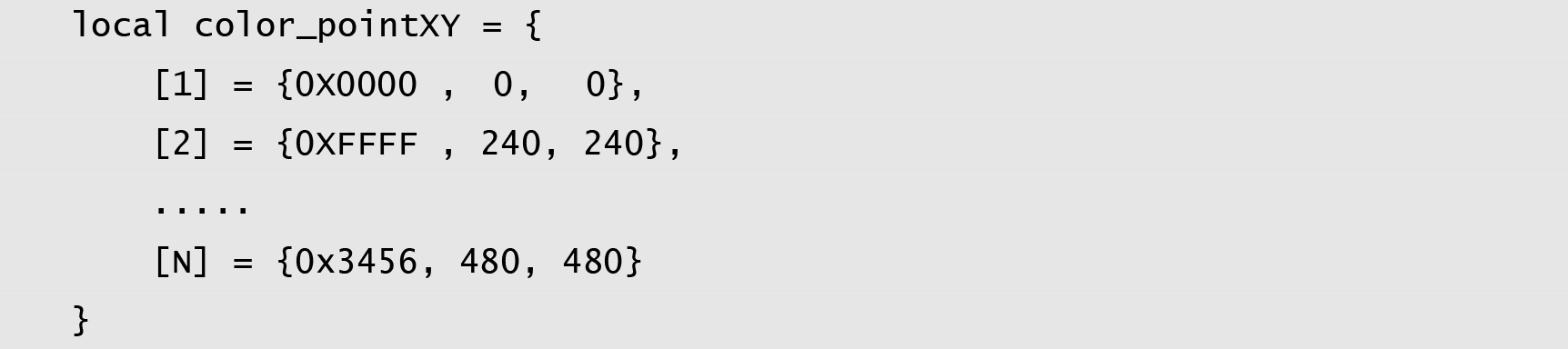

屏幕端，根據色盤的坐標和顏色值，在LUA腳本中建立一個顏色-坐標對照表，如創建一個local color_pointXY = {}的表，如下程序清單 2所示

程序清單 2 創建顏色-坐標對照表

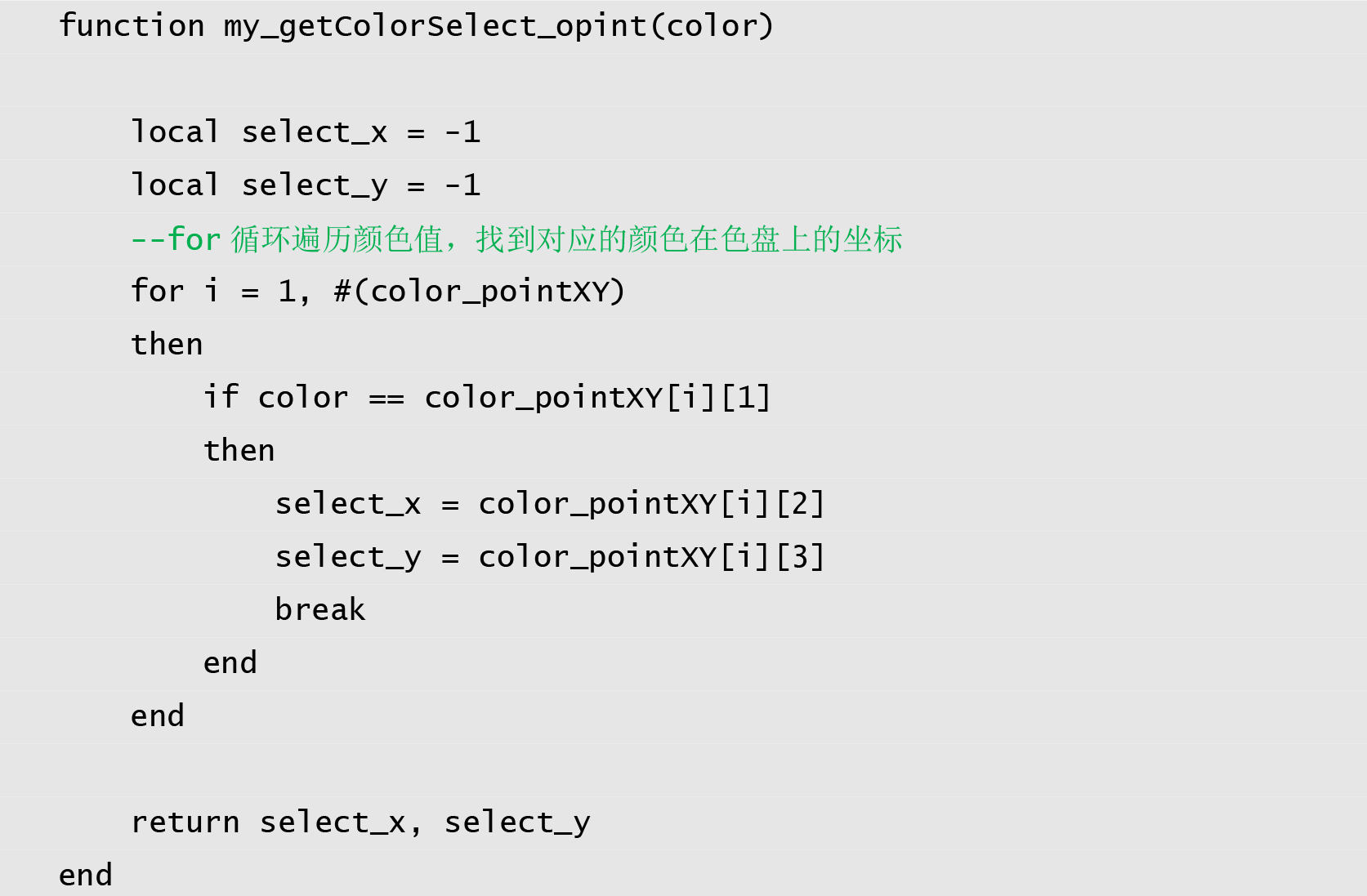

當接收到MCU/App(服務器)的指令后，遍歷檢索color_pointXY表，獲取‘白色選中圈’的坐標，如下程序清單 3所示

程序清單 3 檢索顏色值

特別說明：當由屏幕檢索顏色值，得出坐標的時候，屏幕遍歷過程會耗時，且和色盤的大小有關。如本例程中，色盤大小380*380，則遍歷次數最大可達到380*380。若MCU或App（服務器）可選的顏色是比較少的，可考慮屏幕遍歷處理。

2. 服務器/MCU遍歷

當如后臺MCU或服務器檢索顏色值時，則將檢索出來的坐標(x，y)+color顏色值通過串口/網絡通知給屏幕，屏幕根據（x，y）畫出‘白色選中圈’的位置，且顯示當前的顏色值，大大提高屏幕的流暢性。

5.3 下載工程

在我司的上層軟件Visual TFT中集成了LUA程序的編譯器，可以實現在編譯工程的同時將LUA腳本程序一起編譯，并且將編譯后的圖片和程序集合在一個名為DCIOT.PKG的文件中。編譯后只需要把DCIOT.PKG文件拷貝到U盤中，插入串口屏并重新上電即可將圖片和程序下載到屏中。

5.3.1 下載

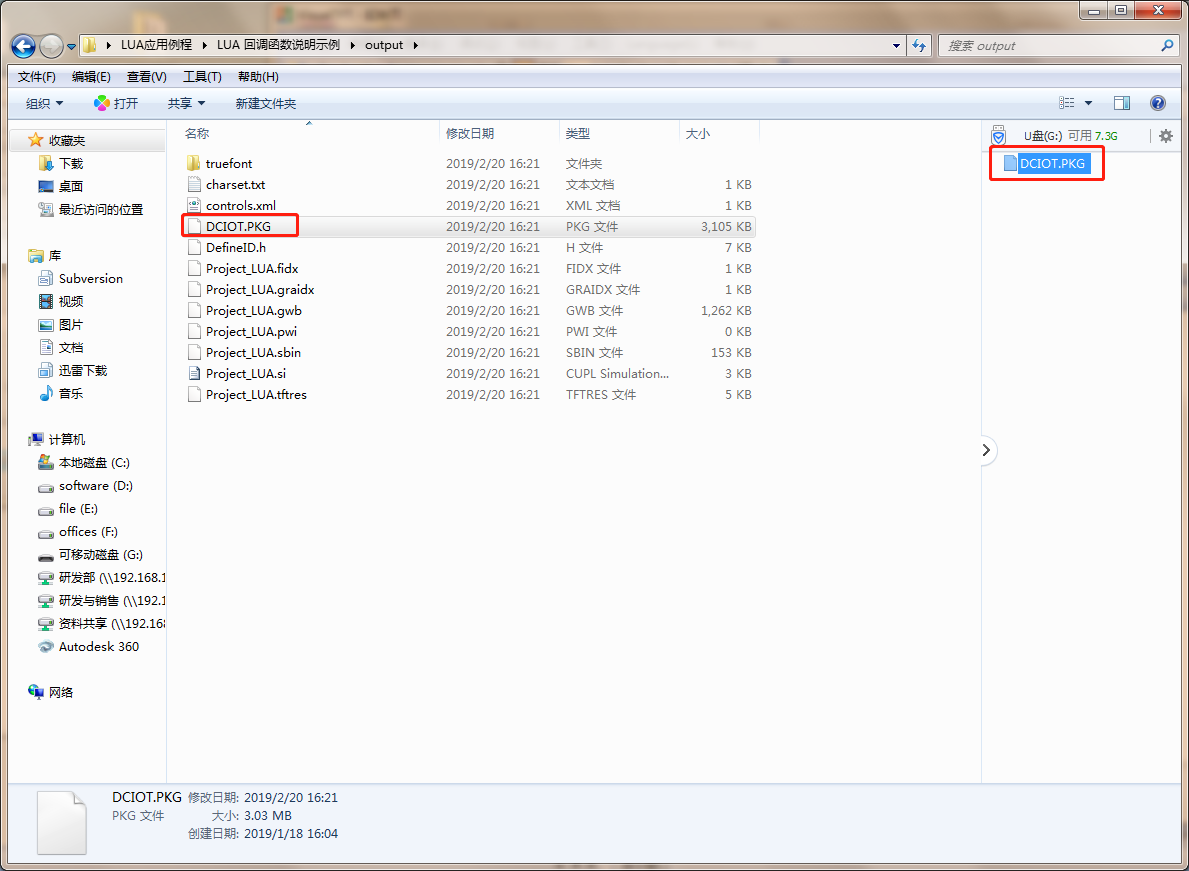

工程編譯成功后在輸出窗口會提示編譯成功，如所示。編譯成功后打開工程目錄，找到output文件夾，將文件夾中的DCIOT.PKG文件拷貝到U盤中，如圖 5-4和圖 5-5所示；接上串口屏重新上電，等到提示燒錄工程成功后，拔掉U盤重新上電即可。

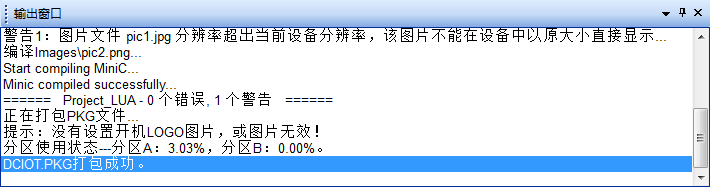

圖 5-4 編譯成功
