本文主要介紹屏幕作為客戶端SCOKET通訊，將分以下2點進行說明：

1. 準備工程素材；

2. 配置串口屏工程；

5.1 準備工程素材

5.1.1 準備工程素材

在實現例程前需要作以下3個準備：

1. 硬件平臺；

2. 軟件平臺；

3. UI素材；

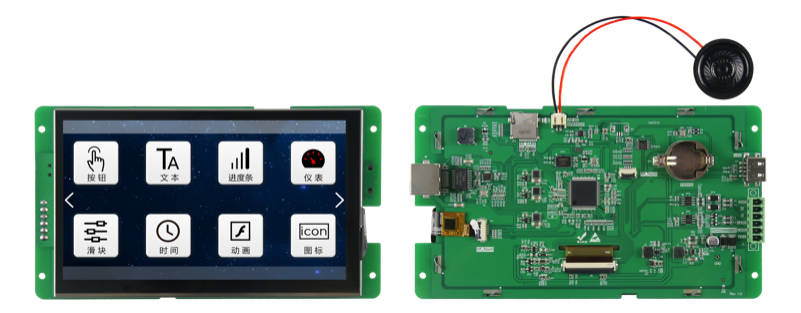

該例程使用大彩物聯型7寸串口屏DC80480EW070_1V01_CE4為驗證開發平臺。如圖5-1所示；

圖5-1 EW系列7寸串口屏

其他尺寸W型的串口屏均可借鑒此教程。

5.1.2 軟件及工具

1. VisualTFT 上位機軟件

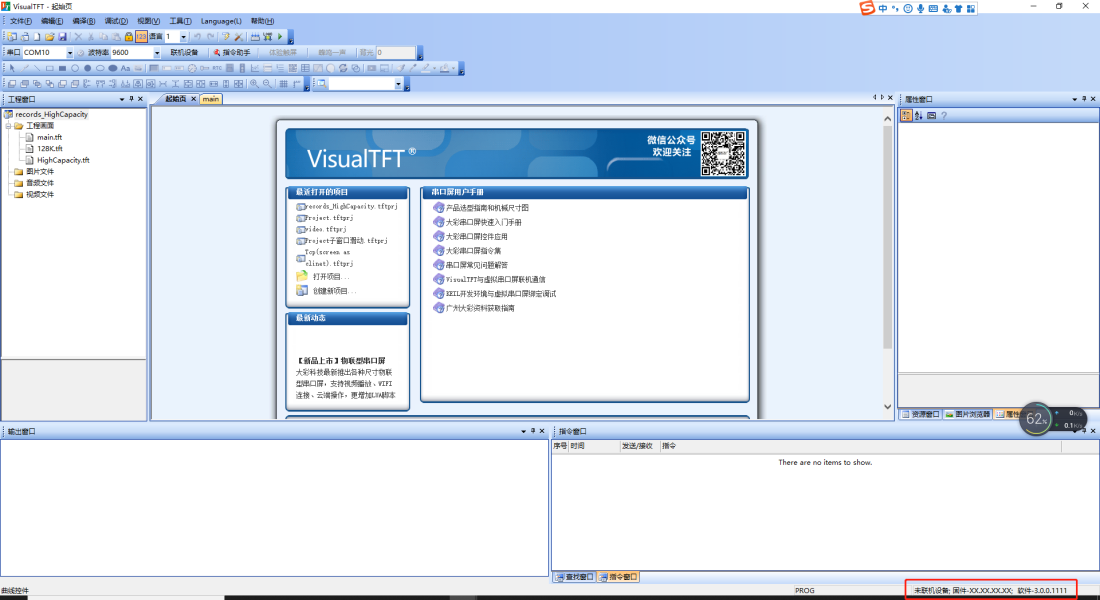

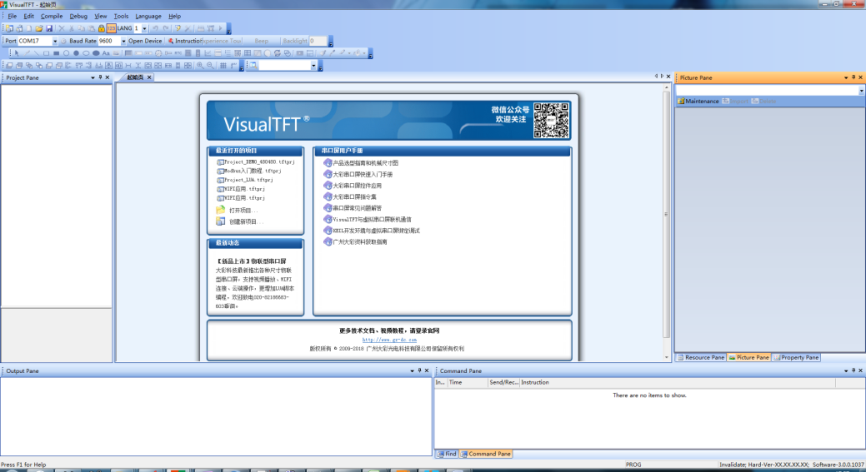

使用大彩自主研發的上位機軟件VisualTFT配置工程，登錄http://www.botecn.com/下載。如圖5-2所示；

圖5-2  上位機軟件

2. NetAssist 網絡調試助手

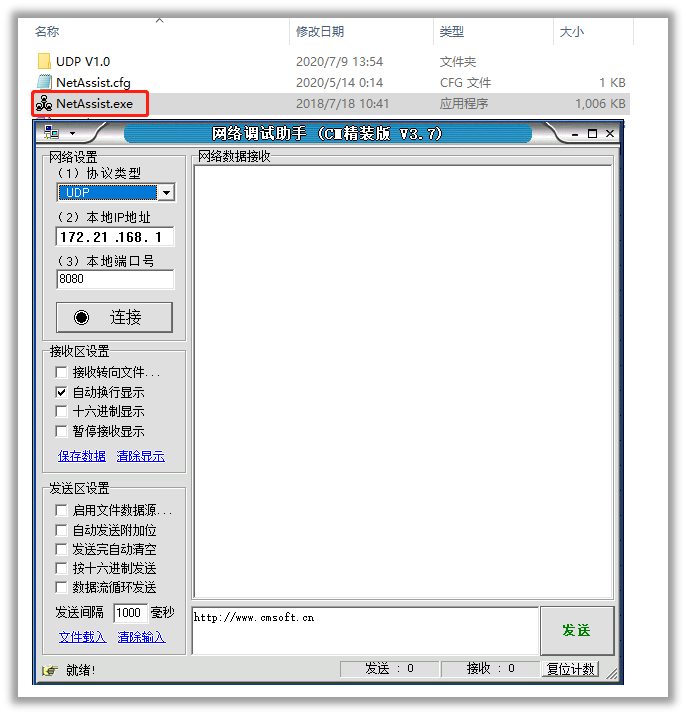

本例程中，使用NetAssist 網絡調試助手調試工具和屏幕通訊。在本例程壓縮包已包含，也可以自行網上下載。如圖5-3所示。

圖5-3  網絡調試助手

5.2 配置工程

本章節主要介紹以下4點：

(1) NetAssist配置

(2) 工程配置

(3) SCOKET 屏幕收

(4) SCOKET 屏幕發

5.2.1 NetAssist配置

本例程中使用NetAssist網絡調試助手演示，配置如下：

1) 協議類型：TCP Server

2) 本地IP地址：根據用戶網絡為準

3) 本地端口號：本例程中默認是“8080”

4) 連接對象：根據用戶網絡為準

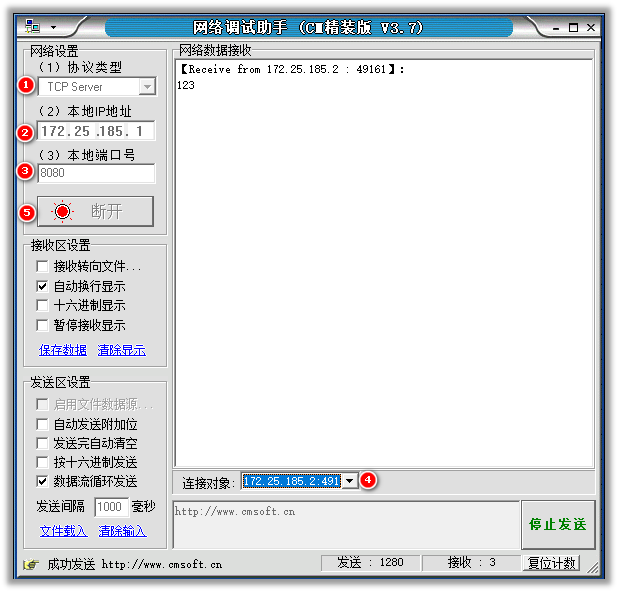

5) 打開：打開連接，如圖5-4所示：

圖5-4  NetAssist 配置

注意：NetAssist網絡調試助手詳細使用教程可在網上查找資料了解

5.2.2 工程配置

在工程屬性中，配置網絡以下屬性：

1) 網絡：網卡模式

2) SSID名稱：cp(以太網接口可不填)

3) 連接密碼：12345678(以太網接口可不填)

4) DHCP：啟用

5) 網絡服務：服務器

6) 服務端口：8080

屬性配置如圖5-5所示；

圖5-5  WIFI配置

5.2.3 修改服務器IP、PORT

1. 畫面配置

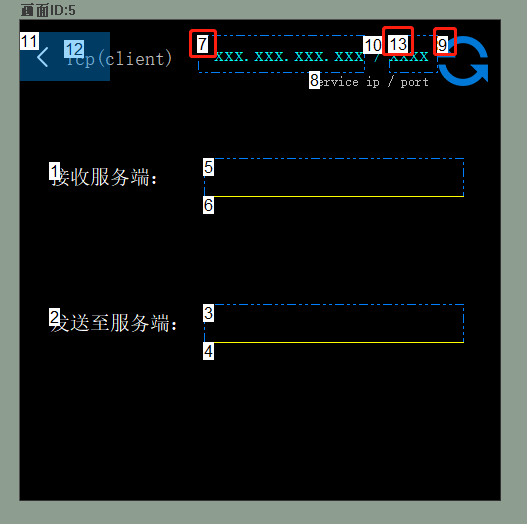

在畫面ID5中，添加兩個文本控件（控件ID7、控件ID13，可彈出鍵盤輸入設置）和一個按鈕控件（控件ID9），其中控件ID7顯示“服務器IP”、控件ID13顯示“端口”。控件ID9為按鈕按下時獲取當前屏幕配置的“服務器IP”和“端口”。如圖5-6所示：

圖5-6 畫面配置

2. LUA腳本編輯

本例程中，獲取和設置port、Server IP的代碼如程序清單 1所示：

程序清單 1 修改服務器參數

--用戶通過觸摸修改控件后，執行此回調函數。
--點擊按鈕控件，修改文本控件、修改滑動條都會觸發此事件。
function on_control_notify(screen,control,value)

    if screen == sc_wifiset
    then
        ......

    elseif screen == sc_tcp
    then
        if control == 3
        then
            ......

        elseif control == 7
        then
            --獲取鍵盤輸入的IP
            server_ip = get_text(sc_tcp, 7)
            local wificom = 0
            local mode    = 1
            --修改服務器IP
            set_network_service_cfg(wificom, mode, server_port, server_ip)
            --保存配置
            save_network_cfg()

        elseif control == 9 and value == 0
        then
            --獲取服務器IP、端口
            local wificom,mode,port,server_addr=get_network_service_cfg()
            server_ip   = server_addr
            server_port = port
            --顯示到相應文本
            set_text(sc_tcp,  7, server_ip)
            set_text(sc_tcp, 13, server_port)

        elseif control == 13
        then
            local wificom = 0
            local mode    = 1
            --獲取鍵盤輸入的IP
            server_port   = get_text(sc_tcp, 13)
            --修改服務器端口號
            set_network_service_cfg(wificom, mode, server_port, server_ip)
            --保存配置
            save_network_cfg()
        end
    end
end

核心API函數

1) set_network_service_cfg(wificom, mode, port, server_addr)

設置網絡服務參數

• wificom -默認為0，為1時啟用透傳模式（即無線串口屏）
• mode -0禁用網絡服務，1客戶端模式，2服務器模式
• port -服務端口，默認5050
• server_addr -服務器地址，(屏作客戶端時)

2) get_network_service_cfg()

    獲取網絡服務參數，返回4個參數，說明同上

    wificom, mode, port, server_addr = get_network_service_cfg()

基本思路：當按鈕控件ID9按下的時候，觸發觸摸控件回調函數on_control_notify()，在調用get_network_service_cfg ()獲取當前屏幕的網絡服務配置，并顯示在ID7、ID13的文本控件中。當對文本控件ID7、ID13輸入時候，調用set_network_service_cfg()修改配置和保存save_network_cfg()即可。

5.2.4 SOCKET 屏幕收

1. 畫面配置

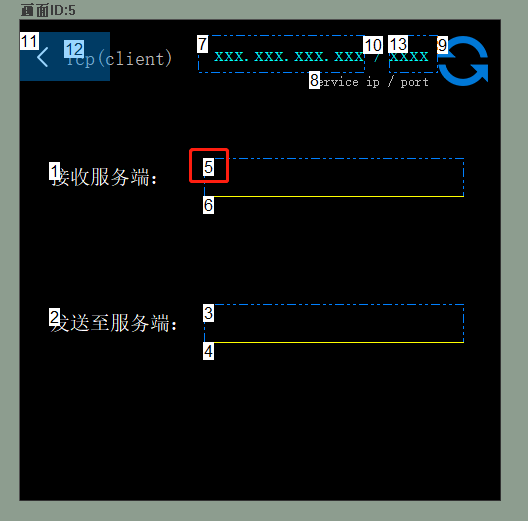

在畫面ID5中，添加1個文本控件（控件ID5），作為顯示接收到的服務器數據，配置如圖5-7所示：

圖5-7 畫面配置

2. LUA腳本編輯

本例程中，當屏幕接收到服務的數據以16進制的格式顯示出來，代碼如程序清單 2所示。

程序清單 2 SOCKET 屏幕收

--當客戶端SOCKET接收到數據時，系統自動回調此函數。
--接收的字節數組packet，下標從0開始
function on_client_recv_data(packet)
    --用于顯示接收服務器的數據
    local client_rec = ‘’

    for i= 0,#(packet) do
        --拼接數據
        client_rec = client_rec .." ".. string.format("%02X",packet[i])
    end
    --顯示數據
    set_text(sc_tcp,5,client_rec)

    --返回1時候，數據不會通過串口發送至用戶主板
    return 1
end

核心API函數

1) on_client_recv_data(packet)

    當客戶端SOCKET接收到數據時，系統自動回調此函數。

• packet：接收的字節數組packet，下標從0開始

基本思路：當服務器向屏幕發送數據時，屏幕自動回調on_client_recv_data()。本例程中，對接收服務器的數據僅作顯示。實際應用中，用戶可根據服務器的數據響應不同的動作，如更新文本、設置按鈕、進度條、通過串口給MCU動作等等。

5.2.5 SOCKET 屏幕發

1. 畫面配置

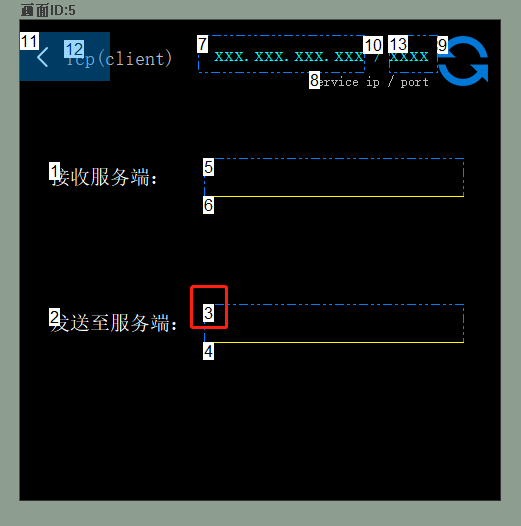

在畫面ID5中，添加1個文本控件（控件ID3），當用戶點擊文本控件彈出鍵盤，并將輸入的數據發送至服務器，畫面配置如圖5-8所示：

圖5-8 畫面配置

2. LUA腳本編輯

本例程中，當獲取用戶鍵盤輸入值后，以16進制發送到服務器，代碼如程序清單 3所示。

程序清單 3 SOCKET 屏幕發

--自定義函數，填充緩沖區并發送
function my_sendToserver(sendData)

    --發送緩沖區
    local send_buff = {}
    --計算字符串函數
    local send_len  = string.len(sendData)

    for i = 1, send_len
    do
        --將字符轉換成16進制
        send_buff[i - 1] = tonumber(string.byte(sendData, i, i))
    end
    --發送服務器
    client_send_data(send_buff)
end
--用戶通過觸摸修改控件后，執行此回調函數。
--點擊按鈕控件，修改文本控件、修改滑動條都會觸發此事件。
function on_control_notify(screen,control,value)

    if screen == sc_wifiset
    then
        ......

    elseif screen == sc_tcp
    then
        if control == 3
        then
            --獲取鍵盤輸入的數據
            local sendData = get_text(sc_tcp, 3)
            my_sendToserver(sendData)

        elseif control == 7
        then
            ......

        elseif control == 9 and value == 0
        then
            ......

        elseif control == 13
        then
            ......
        end
    end
end

核心API函數

1) client_send_data(packet)

    通過客戶端SOCKET發送報文到服務器

• packet：發送字節數組packet，下標從0開始。

5.3 下載工程
