大彩串口屏4G應用-HTTP下載文件
發布人：大彩科技發布日期：2021-06-25

演示視頻

一、適用范圍

本文檔適合大彩PM系列串口屏產品使用。

二、開發環境版本

1 VisualTFT軟件版本：V3.0.1.1112及以上的版本。

版本查看：

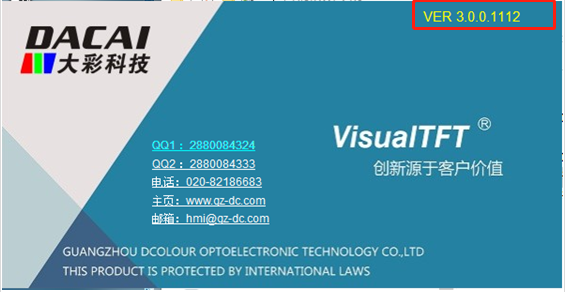

1) 打開VisualTFT軟件啟動頁面如圖2-1軟件版本，右上角會顯示的軟件版本號；

圖2-1軟件版本

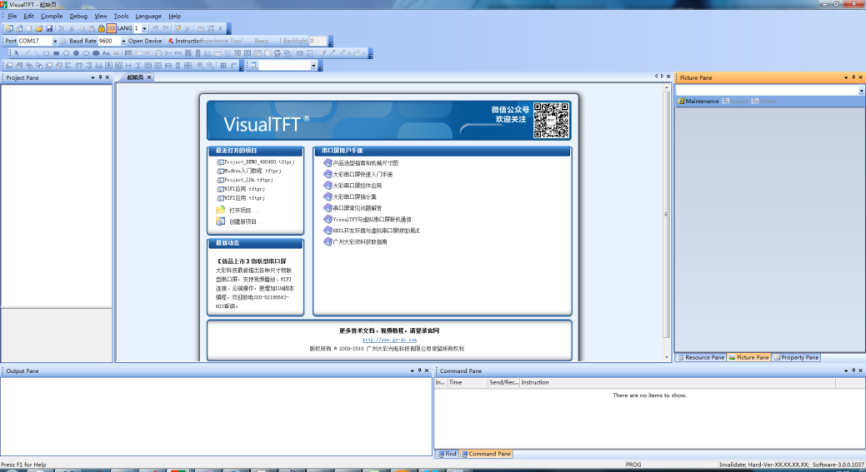

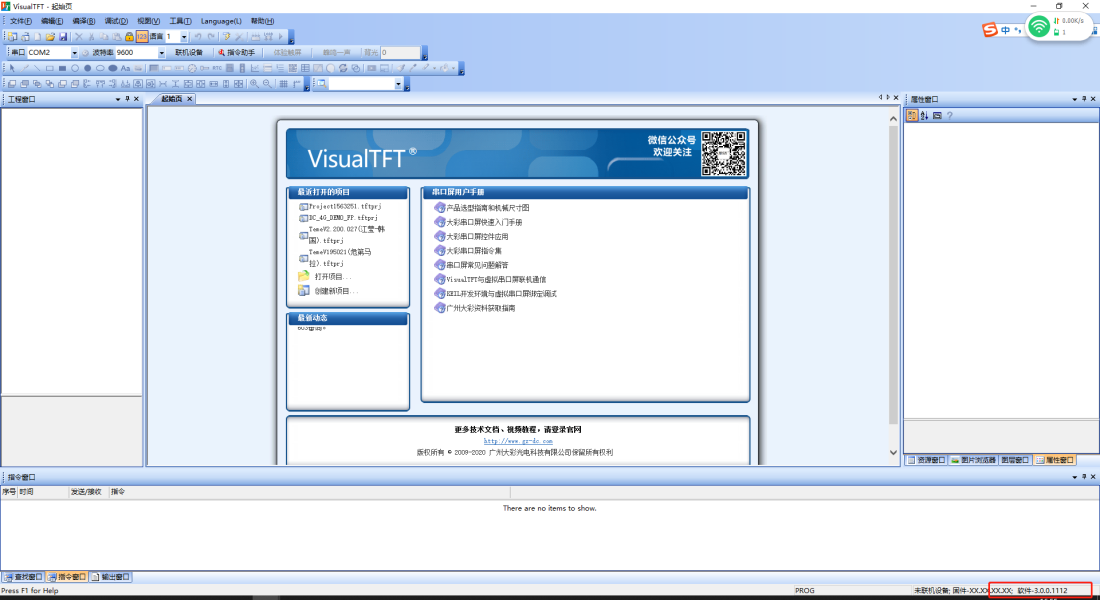

2) 打開VisualTFT，在軟件右下角可以查看軟件版本圖2-2軟件版本，最新版本可登錄http://www.botecn.com/進行下載。

圖2-2軟件版本

2 串口屏硬件版本：M系列固件 >= V6.3.257.00。

版本查看：

a) 查看屏幕背面版本號貼紙；

b) VisualTFT與屏幕聯機成功后，右下角顯示的版本號。

三、概述

本例程中，介紹4G的HTTP下載的應用，通過下載圖片、視頻、音頻說明下載流程。

四、參考資料

1 《LUA 腳本API V1.4》可通過以下鏈接下載物聯型開發包獲取:

http:/www.botecn.com/index.php?s=/List/index/cid/19.html

2 《LUA基礎學習》可通過以下鏈接下載物聯型開發包獲取:

http:/www.botecn.com/index.php?s=/List/index/cid/19.html

3 LUA腳本初學者可以通過下面鏈接進行學習。

http://www.runoob.com/lua/lua-arrays.html

4 AT指令，可以通過下面子連接了解

Uhttp://www.openluat.com/Product/file/asr1802/Luat%204G模塊AT命令手冊V4.2.8.pdfU

5 Air系列4G模塊AT版本HTTP應用說明（若連接失效請在LUAT社區中查找）

https://ask.openluat.com/article/626/0

五、教程實現

本文主要將以下2點進行說明：

1. 準備工程素材；

2. 配置串口屏工程；

5.1 準備工程素材

5.1.1 準備工程素材

在實現例程前需要作以下3個準備：

1. 硬件平臺；

2. 軟件平臺；

3. UI素材；

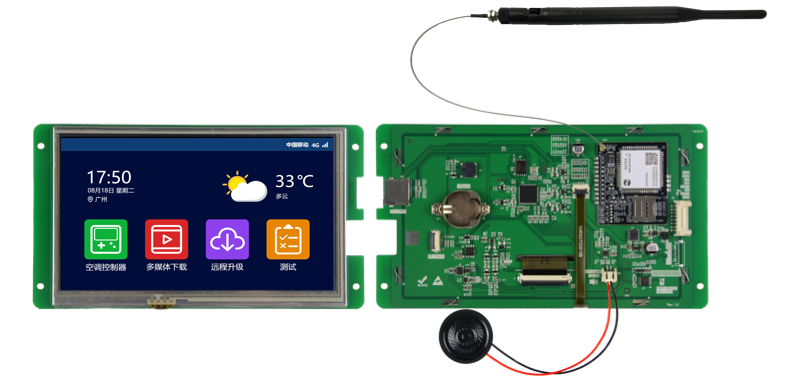

該例程使用大彩M系列7寸串口屏DC80480M070_1111_0T為驗證開發平臺。如圖5-1所示；

圖5-1 M系列7寸串口屏

其他尺寸的串口屏均可借鑒此教程。

5.1.2 軟件平臺

使用大彩自主研發的上位機軟件VisualTFT配置工程，登錄http://www.botecn.com/下載。如圖5-2所示；

圖5-2下載軟件

5.2 配置串口屏工程

本文主要介紹以下2點：

(1) 畫面配置

(2) LUA編輯

5.2.1 畫面配置

在畫面ID0中，觸發下載、下載過程、4G信號值及運營商3部分組成。

觸發下載：3個按鈕控件，作為觸發下載條件。

控件ID1~3依次為圖片下載、視頻下載以及音頻下載。

下載過程：控件ID4~8作為下載過程的體現：

文本控件ID4用于顯示下載速度（min/Kb）
文本控件ID5顯示下載信息
進度條控件ID6為顯示下載進度
文本控件ID7用于顯示下載進度百分比
文本控件ID8顯示 ‘當前已下載大小/總下載大小’，單位Kb

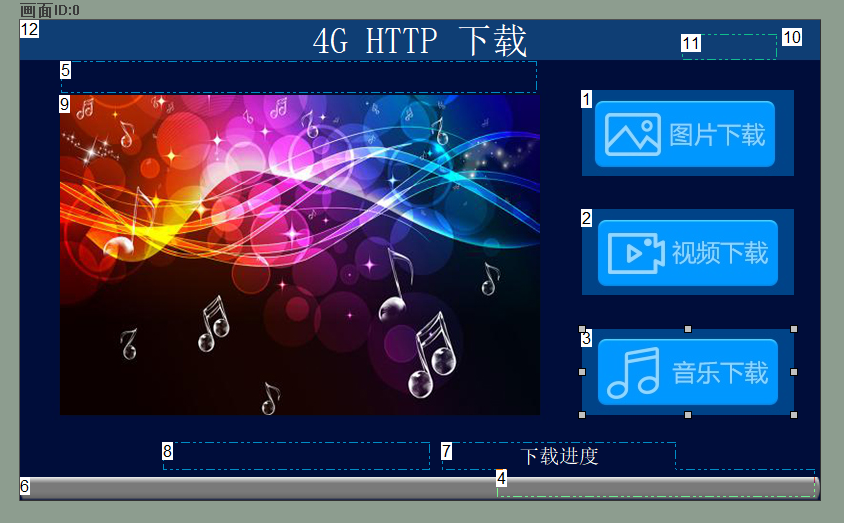

4G信號和運營商：圖標控件控件ID10作為信號顯示、文本控件ID11用于顯示運營商。畫面配置如圖5-3所示：

注意：其他非關鍵控件不在一一介紹，下文不在累述

圖5-3 畫面配置

5.2.2 LUA編輯

本例程中，屏幕上電執行初始化操作，如加載4G AT 指令的庫、初始化4G模塊、定時獲取運營商和信號值等。

當用戶點擊圖片下載的時，調用air_http_download（）開始下載文件。在下載回調函數on_http_download_file_cb（）里進行數據存儲，顯示下載信息等。若該文件單次下載不完，會多次回調on_http_download_file_cb（）函數，直至下載完畢，如圖5-4所示。

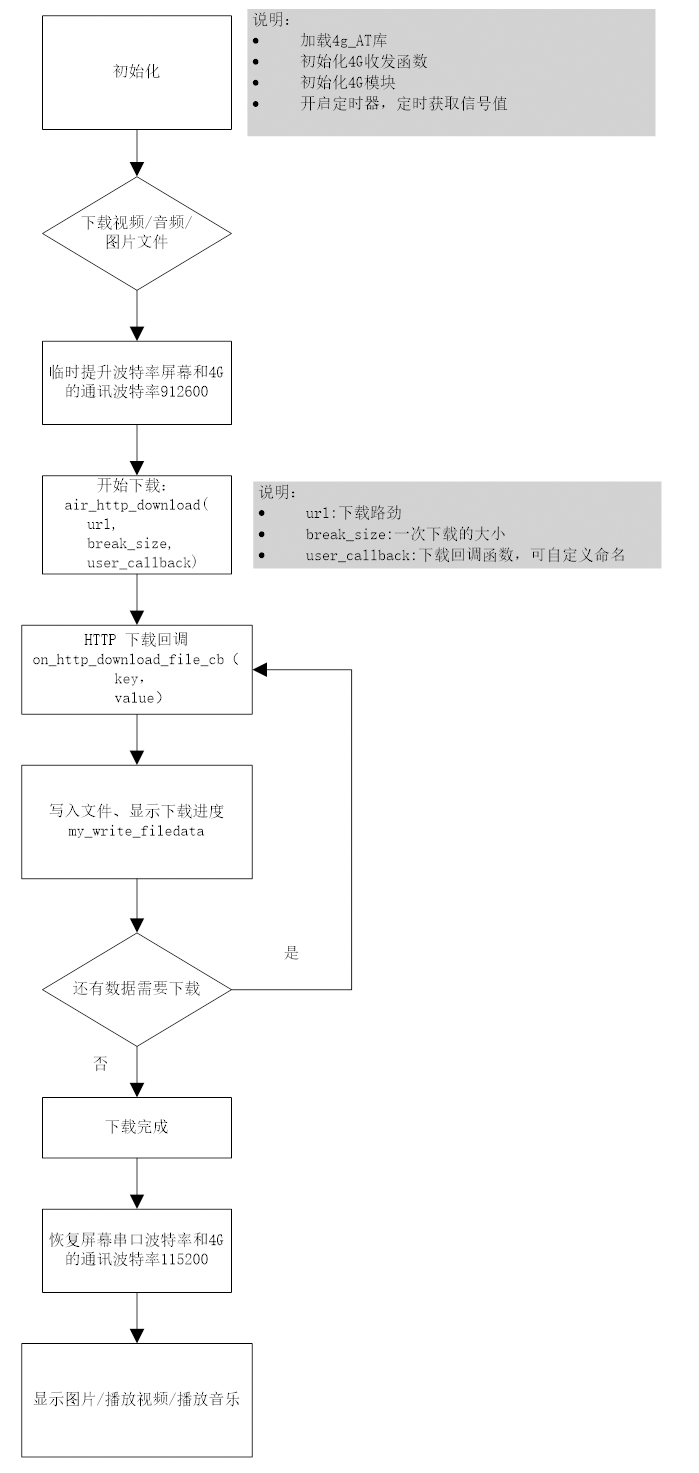

圖5-4 下載流程

1 初始化

調用系統函數on_init（）執行代碼如程序清單 1所示：

程序清單 1 初始化

--[[*******************************************************************
** Function name:  on_init
** Descriptions :  系統初始化時，執行此回調函數。
*******************************************************************--]]
function on_init()

    dofile('Air724at.lua') --加載 http.lua 文件
    uart_set_baudrate3(115200) --設置與4G模塊通訊的串口3的波特率為115200

    --設置4G庫函數的命令發送函數，命令回調函數、調試信息打印函數
    air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)
    air_hw_int() --4G模塊初始化設置
    --開啟自動獲取型號強度、時間、天氣功能
    start_timer(timerId_Sig_Weather, 1000 , 0, 0)
    set_visiable(screen_mmedia_dl,6,0) --設置進度條不可見
    set_visiable(screen_mmedia_dl,7,0) --設置進度文本不可見
end

--[[*******************************************************************
** Function name:  on_timer
** Descriptions :  定時器超時回到調函數。
** @ timer_id    :  定時器ID
*******************************************************************--]]
function on_timer(timer_id)
    on_air_timer(timer_id) --4G庫函數的定時處理

    --定時獲取信號強度
    if timer_id == timerId_Sig_Weather
    then
        --定時器計數，timer0_notify_cnt 每秒+1。
        timer0_notify_cnt = timer0_notify_cnt + 1
        if timer0_notify_cnt%15 == 0
        then
            --每15s調用一次，更新信號值
            at_cops_csq()
            timer0_notify_cnt = 0 --標志位清空
        end
    end
end

--[[*******************************************************************
** Function name : at_cops_csq
** Descriptions  : 獲取運營商信息、信號強度
** @return       : nil,無返回值
*******************************************************************--]]
function at_cops_csq()
    air_cmd_add('AT+COPS?','OK',1000) –獲取運營商
    air_cmd_add('AT+CSQ'  ,'OK',1000) –獲取信號
end

--[[*******************************************************************
** Function name:  on_air_resp_callback
** Descriptions :  4G模塊-數據回調接口
** @key           :  屏幕向4G模塊的發送請求
** @value        :  4G模塊返回的數據
*******************************************************************--]]
function on_air_resp_callback(key, value)

    if value == nil
    then
        return              --value為空時退出
    end

--*********************************************************************
    --功能：    判斷 key
    --          如果 key 為空，則退出函數。
    --          因為 key 為空時，下方 string.find( key , ) 是不正確的使用。
    --          以下key的處理必須不為空，
    --*****************************************************************
    if key == nil
    then
        return
    end

    ......
    --****************************************************************
    --條件：    設置4G模塊波特率成功
    --功能：    設置串口波特率為 921600
    --****************************************************************
    if string.find(key,'+IPR=921600') ~= nil and
        string.find(value,'OK') ~= nil
    then
        uart_set_baudrate3(921600)
    end

    --****************************************************************
    --條件：    設置4G模塊波特率成功
    --功能：    設置串口波特率為 115200
    --****************************************************************
    if string.find(key,'+IPR=115200') ~= nil and
    string.find(value,'OK') ~= nil
    then
        uart_set_baudrate3(115200)
   end

    --****************************************************************
    --條件：    4G模塊返回運營商信息
    --功能：    設置顯示運營商
    --****************************************************************
    if string.find(key,'+COPS') ~= nil and string.find(value,'+COPS') ~= nil
    then
        --************************************************************
        --value    ： +COPS: 0,2,"46000",7
        --要提取的值：46000
        --正則表達式： '+COPS:.*,.*,"(%d*)"'
        --************************************************************
        local regular_e = '+COPS:.*,.*,"(%d*)"'--正則表達式
        --獲取的值賦給 my_mobile_MCCMNC
        local my_mobile_MCCMNC = string.match( value, regular_e )
        set_text( screen_main, 2, mobile_MCCMNC[my_mobile_MCCMNC])
    end

    --****************************************************************
    --條件：    4G模塊返回信號強度信息
    --功能：    設置4G模塊的信號等級
    --****************************************************************
    if string.find(key,'+CSQ')~=nil and string.find(value,'+CSQ')~=nil
    then
        --************************************************************
        --value    ： +CSQ: 15,99
        --要提取的值：15
        --正則表達式： '+CSQ: (.*),.*'
        --***********************************************************
        local regular_e = '+CSQ: (.*),.*' --正則表達式
        local my_csq = tonumber(string.match(value,regular_e))
        if my_csq<=11
        then
            set_value( screen_main, 1, 1) --設置信號圖標顯示第1幀
        elseif my_csq>=12 and my_csq<=13
        then
            set_value(screen_main, 1, 2) --設置信號圖標顯示第2幀
        elseif my_csq>=14 and my_csq<=15
        then
            set_value( screen_main, 1, 3) --設置信號圖標顯示第3幀
        elseif my_csq>=16
        then
            set_value( screen_main, 1, 4) --設置信號圖標顯示第4幀
        end
    end
end

--[[******************************************************************
** Function name: on_uart_recv_data3
** Descriptions : 接收串口3數據回調函數，連接4G模塊。
******************************************************************--]]
function on_uart_recv_data3(packet)
    --4G AT指令庫API
    on_air_recv_data(packet)
end

▲下滑查看

核心API函數

1) dofile (filename)

加載文件：本例程中加載4G AT 指令的庫

filename: 文件名

2) uart_set_baudrate3(speed)

設置串口3的波特率：串口3為屏幕和4G模塊通訊的串口

speed: 通訊的波特率

3) on_air_recv_data(packet)

串口接收4G模塊的返回數據的回調。

packet: 形參為表，字節數據。

4) air_set_callback (on_air_send_cb,on_air_resp_callback,on_air_log_cb)

設置4G庫里的回調函數。形參類型為函數，參數依次為命令發送函數，命令回調函數、調試信息打印函數，可自定義函數名。

on_air_send_cb：屏幕向4G模塊發送回調函數
on_air_resp_callback：4G向屏幕返回數據回調函數
on_air_log_cb：用戶調試信息回調函數調試

5) air_hw_int()

4G AT 指令的庫函數，初始化4G模塊

6) at_cops_csq()

自定義封裝函數，獲取運行商和信號值

7) air_cmd_add(sendstr,ackstr,timeout,retry,callback)

屏幕向4G模塊發送AT指令

sendstr：屏幕向4G模塊發送AT指令
ackstr：4G模塊應答屏幕的請求
timeou：應答超時
retry：超時重發次數，可選
callback：應答回調函數，可選

注：如果沒有設置超時重發次數，則超時時直接發送隊列中的下一條指令。

8) on_air_resp_callback(key, value)

4G應答屏幕回調函數：屏幕發送AT指令，4G應答后均會回調該函數，初始化設置：air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)。

key：屏幕向4G模塊發送請求的AT指令
value：4G模塊返回的數據

相關AT指令：

本例程中，涉及到獲取4G模塊初始化、運營商、信號值等AT交互指令回調的判斷，在on_air_resp_callback(key, value)回調函數中，判斷4G收發的相關AT指令，如下所示：

1) 網絡數據是否激活：

屏幕發送：AT+SAPBR=1,1。在air_hw_int()函數里發送。

屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回數據的判斷

2) 獲取運營商：

屏幕發送：AT+COPS?。在at_cops_csq()函數了發送。

屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回數據的判斷

3) 獲取信號值：

屏幕發送：AT+CSQ。在at_cops_csq()函數了發送。

屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回數據的判斷

2 HTTP下載

用戶點擊按鈕控件ID1~3，HTTP協議下載對應的圖片、視頻、音頻文件。文件，每次向服務器讀取7K大小文件，然后在下載回調函里，每次以2K字節的數據寫入文件，代碼如程序清單2所示：

程序清單 2 HTTP下載

--[[******************************************************************
** Function name : on_control_notify
** Descriptions  : 系統回調函數，用戶通過觸摸修改控件后，執行此回調函數。
**                 點擊按鈕控件，修改文本控件、修改滑動條都會觸發此事件。
** @ screen       : 控件觸發所在的頁面
** @return        : 控件觸發的ID
** @return        : 控件值
** @return        : nil,無返回值
******************************************************************--]]
function on_control_notify(screen,control,value)
    if screen == screen_mmedia_dl
    then

        if (control >= 1 and control <= 3) and value == 1
        then
            --停止音樂、視頻的播放、下載的圖片不顯示
            picture_en = 0
            stop_sound()
            stop_video()

            --下載過程失能下載按鈕，不允許點擊
            set_enable(screen_mmedia_dl, 1, 0)
            set_enable(screen_mmedia_dl, 2, 0)
            set_enable(screen_mmedia_dl, 3, 0)

            set_visiable(screen_mmedia_dl,6,1) --設置進度條可見
            set_visiable(screen_mmedia_dl,7,1) --設置進度文本可見
            set_visiable(screen_mmedia_dl, 9, 0) --設置音樂圖標隱藏

            --復位下載相關變量
            file_len           = 0
            file_current_dl    = 0
            file_curt_dl_perct = 0

            臨時提升波特率，提高4G和屏幕串口傳速度
            air_set_baudrate(921600)
            down_mode = control
            set_text(screen_mmedia_dl,5,httpDown_dl_process[down_mode])

            --開始下載
            air_http_download(HttpDownFile_URITb[down_mode],
                          7168,
                          on_http_download_file_cb)
        end
    end
end

--[[*********************************************************************
** Function name: http_download_process
** Descriptions : 計算當前寫入（下載）進度
** @cur_process : 當前下載進度
** @return       : nil, 無返回值
*********************************************************************--]]
function http_download_process( cur_process )

    local allsize =  string.format('%0.2f', (file_len    / 1024))
    local cursize =  string.format('%0.2f', (cur_process / 1024))
    local file_curt_dl_perct = (cur_process/file_len)*100

    file_curt_dl_perct = string.format('%0.1f',file_curt_dl_perct)

    set_value(screen_mmedia_dl, 6, file_curt_dl_perct)
    set_text(screen_mmedia_dl, 7, '下載進度: '..file_curt_dl_perct..' %')
    set_text(screen_mmedia_dl, 8, '文件大小:'..cursize..' K/'..allsize..' K')
end

--[[*********************************************************************
** Function name: on_http_download_file_cb
** Descriptions : 下載文件
** @key           : key, HTTP下載返回標識
** @value        : value,4G模塊屏幕  的應答數據
** @return       : nil, 無返回值
*********************************************************************--]]
function on_http_download_file_cb(key, value)

    if key=='data_len' then
        file_len = value --獲取文件長度
        --創建文件
        open_state = file_open( HttpDownSave_FileTb[down_mode], over_write)
        start_timer_download_speed(file_len) --開始計算下載時間
        set_text( screen_mmedia_dl, 4, '')   --速度顯示為空

    elseif key=='data'  --文件數據包
    then
        --分段寫入數據
        my_write_filedata(HttpDownSave_FileTb[down_mode],value,add_write)

    elseif key=='finish' --下載結束
    then
        --重新開啟自動獲取信號
        start_timer(timerId_Sig_Weather, 5*1000 , 0, 0)
        file_close() --關閉文件
        --復位相關下載變量
        file_len           = 0
        file_current_dl    = 0
        file_curt_dl_perct = 0
        set_value( screen_mmedia_dl, 6, 0) --初始化進度條數值
        set_text( screen_mmedia_dl, 7, '下載進度：0%') --初始化進度文本數值
        set_text( screen_mmedia_dl , 8, '')
        set_visiable( screen_mmedia_dl, 6, 0) --設置進度條不可見
        set_visiable( screen_mmedia_dl, 7, 0) --設置進度文本不可見

        --停止下載計時，比返回總用時秒數，每秒下載速度
        local dl_sec,dl_speed = stop_timer_download_speed()
        set_text(screen_mmedia_dl,4,
              '下載速度：'..string.format('%0.2f',(dl_speed*60))..'KB/min')
        --重新設置4G模塊和串口3波特率為115200
        air_set_baudrate(115200)

        --下載模式為1時顯示圖片
        if down_mode == 1
        then
            set_text(screen_mmedia_dl,5,httpDown_dl_process_end[down_mode])
            if surface ~= 0
            then
                destroy_surface(surface)
                surface = 0
            end
            picture_en=1
            surface = load_surface(HttpDownSave_FileTb[down_mode])
            redraw()

        --下載模式為2時播放視頻
        elseif down_mode == 2
        then
            set_text(screen_mmedia_dl,5,httpDown_dl_process_end[down_mode])
            picture_en = 0
            stop_video()
            play_video(HttpDownSave_FileTb[down_mode], 40, 75, 480, 320)

        --下載模式為3時播放音樂
        elseif down_mode == 3
        then
            set_text(screen_mmedia_dl,5,httpDown_dl_process_end[down_mode])
            set_visiable(screen_mmedia_dl, 9, 1) --設置音樂圖標顯示
            picture_en = 0
            stop_video()
            stop_sound()
            play_sound(HttpDownSave_FileTb[down_mode])
        end

        set_value(screen_mmedia_dl    , 1, 0)
        set_value(screen_mmedia_dl    , 2, 0)
        set_value(screen_mmedia_dl    , 3, 0)
        set_enable(screen_mmedia_dl   , 1, 1)
        set_enable(screen_mmedia_dl   , 2, 1)
        set_enable(screen_mmedia_dl   , 3, 1)

        elseif key=='timeout' --下載超時
        then
            start_timer(timerId_Sig_Weather, 5*1000 , 0, 0)

            set_text(screen_mmedia_dl  , 5, '下載超時，請重新下載！')
            dl_reset_flag = 1
            set_value(screen_mmedia_dl , 1, 0)
            set_value(screen_mmedia_dl , 2, 0)
            set_value(screen_mmedia_dl , 3, 0)
            set_enable(screen_mmedia_dl, 1, 1)
            set_enable(screen_mmedia_dl, 2, 1)
            set_enable(screen_mmedia_dl, 3, 1)

            air_set_baudrate(115200) --重新設置4G模塊和串口3波特率為115200
            stop_timer_download_speed() --停止下載計時

        elseif key=='dl_file_read_retry' -- HTTPREAD 重下
        then
        --****************************************************************
        --value    ：retry: -1,601
        --要提取的值： -1
        --             601
        --正則表達式：       'retry: (%d*),(%d*)'
        --****************************************************************

        local httpread_retry=''
        local status=''
        local regular_e = 'retry: (.*),(%d*)' --正則表達式
        --獲取的值賦給
        local httpread_retry,status = string.match(value,regular_e)
        air_log('user r retry: '..httpread_retry..','..status)
        if httpread_retry == '-1' and ( status == '408' or
                                        status == '601' or
                                        status == '603' )
        then
            reset_4G()
            --提示
            set_text( screen_mmedia_dl, 5, '下載超時，發送網絡錯誤，重新設置中...')
            dl_reset_flag = 1
        end

    elseif key=='dl_file_head_retry' -- HTTPHEAD 重下
    then
        --****************************************************************
        --value    ：     retry: -1,601
        --要提取的值：       -1
        --                   601
        --正則表達式：       'retry: (%d*),(%d*)'
        --****************************************************************
        local httphead_retry=''
        local status=''
        local regular_e = 'retry: (.*),(%d*)'  --正則表達式
        local httphead_retry,status = string.match(value,regular_e)
        air_log('user h retry: '..httpread_retry..','..status)
        if httphead_retry == '-1' and ( status == '408' or
                                        status == '601' or
                                        status == '603' )
        then
            reset_4G()
            set_text( screen_mmedia_dl, 5, '下載超時，發送網絡錯誤，重新設置中...')
        dl_reset_flag = 1
        end
    end
end

▲下滑查看

核心API函數

1) air_http_download(url,break_size,user_callback)

4G庫函數，HTTP下載文件。

url：HTTP下載資源連接，本例程中，將圖片、視頻以及音頻的資源路徑放在數組緩沖區中，如下所示：

local HttpDownFile_URITb =
                    {'http://video.gz-dc.com/logo_480320_165kV2.jpg',
                     'http://video.gz-dc.com/video2_62M9s.mp4',
                     'http://video.gz-dc.com/music503k32s.mp3'}

break_size：單次網絡下載的包大小，單位字節（BYTE），本例程中為7K
user_callback：改形參是一個函數變量，HTTP下載應答屏幕的回調函數。名稱可自定義命名，如本例程為on_http_download_file_cb。

2) on_http_download_file_cb(key, value)

用戶自定義函數，HTTP下載回調函數。

key：HTTP響應數據類型
value：HTTP響應的內容

若key = ‘data_len’，表示HTTP下載的文件大小；value 表示為文件大小，單位byte。

若key = ‘data’，表示HTTP響應數據內容；value為數據內容，類型為字節數組，大小為air_http_download(url,break_size,user_callback)設置的break_size。

若key = ‘finish’，表示HTTP下載完成；value為文件總大小，單位byte

若key = ‘timeout’，表示HTTP下載超時。

若key = ‘dl_file_head_retry’，表示 HTTPACTION 查詢頭信息超時。若超時，內部已經處理了3次重發數據請求。

若key = ‘dl_file_read_retry’，表示 HTTPACTION 查詢讀取數據超時。若超時，內部已經處理了3次重發數據請求。

3) my_write_filedata(file, data, open_mode)

用戶自定義函數，寫文件。本例程，將4G HTTP下載返回的數據寫在文件中。

file：存儲路徑，本例程中，將圖片、視頻以及音頻下載后的文件指定存儲在屏內（3為屏內盤符），路徑定義如下所示：

local HttpDownSave_FileTb = {'3:/image.jpg','3:/bench.mp4', '3:/my dream.mp
3'}

data：存儲的數據，類型可以是‘數組’或‘字符串’，本例程中，4G HTTP下載返回的數據類型是數組
open_mode：文件打開模式：本例程中，每次寫文件，將數據寫在文件尾。

注意：本文不再闡述文件讀寫的詳細說明，可參考相應的資料，如《Lua應用-文件讀寫V1.0.pdf》

4) load_surface（filename）

加載圖片到圖層。

filename圖片文件路徑，支持JPEG/PNG

本例程中，當下載完成key=‘finish’時，且當前下載的是圖片文件（down_mode = 1），調用此API申請圖層繪圖，并調用redraw()刷新觸發on_draw()顯示。

注意：本文不再闡述繪圖的詳細說明，可參考相應的資料，如《LUA教程7-繪圖API使用說明.pdf》

5) destroy_surface (surface)

銷毀圖層，W系列支持、M系列 >= V6.1.241.00、F系列不支持

surface圖層資源指針

6) play_sound(filename)

播放指定的聲音文件

filenam：音頻文件路徑，支持MP3/WAV

本例程中，當下載完成key=‘finish’時，且當前下載的是音頻文件（down_mode = 3），調用此API播放音頻。若播放完畢，觸發音頻播放結束通知on_audio_callback（），在重復播放該音頻文件。

注意：本文不再闡述音頻的詳細說明，，可參考相應的資料，如《M系列-播放SD卡里視頻、音頻文件 V1.0.pdf》

7) play_video(file,left,top,width,height)

播放指定的視頻文件

file：文件路徑，支持MP4
left：起始坐標x
top：起始坐標y
width：視頻顯示的寬度
height：視頻顯示的高度

本例程中，當下載完成key=‘finish’時，且當前下載的是視頻文件（down_mode = 2），調用此API播放視頻，播放過程觸發on_video_notify(msg，v1, v2)。若msg=0，表示播放完畢，在重復播放該視頻文件。

注意：本文不再闡述視頻的詳細說明，，可參考相應的資料，如《M系列-播放SD卡里視頻、音頻文件 V1.0.pdf》

8) on_video_notify(msg，v1, v2)

視頻播放回調函數

msg：1-播放中，0-播放完畢
v1:當前播放進度，當前已播時長，單位s
v2:播放總進度, 當前視頻總時長，單位s

9) on_audio_callback (state)

聲音播放結束回調通知，state保留未使用。

10) on_draw(screen)

當界面的顯示內容需要更新時，系統自動調用此函數，用戶在此函數中添加自定義的繪圖操作。用戶繪制的內容疊加在畫面內容之上。此函數為系統回調函數，用戶不要直接調用。

下面幾種情況會觸發此函數：

界面有動畫播放、視頻播放、RTC時間顯示的動態刷新；
用戶操作屏幕控件控件；
通過LUA腳本或串口指令更新控件；
通過執行redraw；

界面上有任何變化，都會觸發此函數

11) draw_surface (surface,dstx,dsty,width,height,srcx,srcy)

繪制圖層，相比于draw_image_file，此方法效率較高，W系列支持、M系列 >= V6.1.241.00支持（裁剪顯示）、F系列不支持

surface圖層資源指針
dstx圖片顯示X坐標
dsty圖片顯示Y坐標
width圖片顯示寬度[可選]
height圖片顯示高度[可選]
srcx圖片裁剪X坐標[可選]
srcy圖片裁剪Y坐標[可選]

例如：

平鋪顯示：draw_surface(surface, dstx, dsty)

縮放顯示：draw_surface(surface, dstx, dsty, width, height)，此方法M型不支持

裁剪顯示：draw_surface(surface, dstx, dsty, width, height ,srcx, srcy)

5.3 下載工程

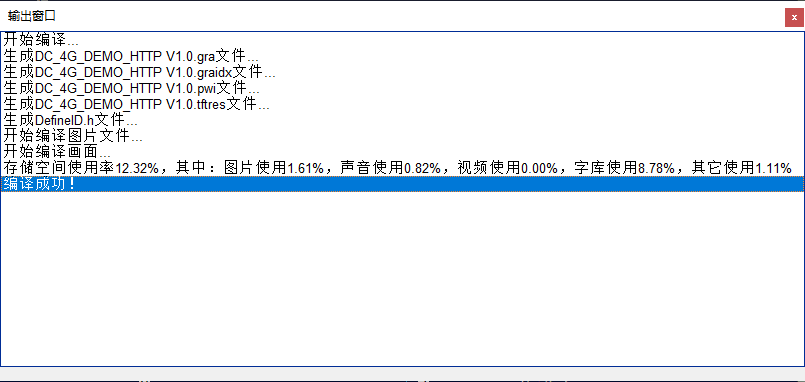

工程編譯成功后在輸出窗口會提示編譯成功，如圖5-5所示；

圖5-5編譯成功

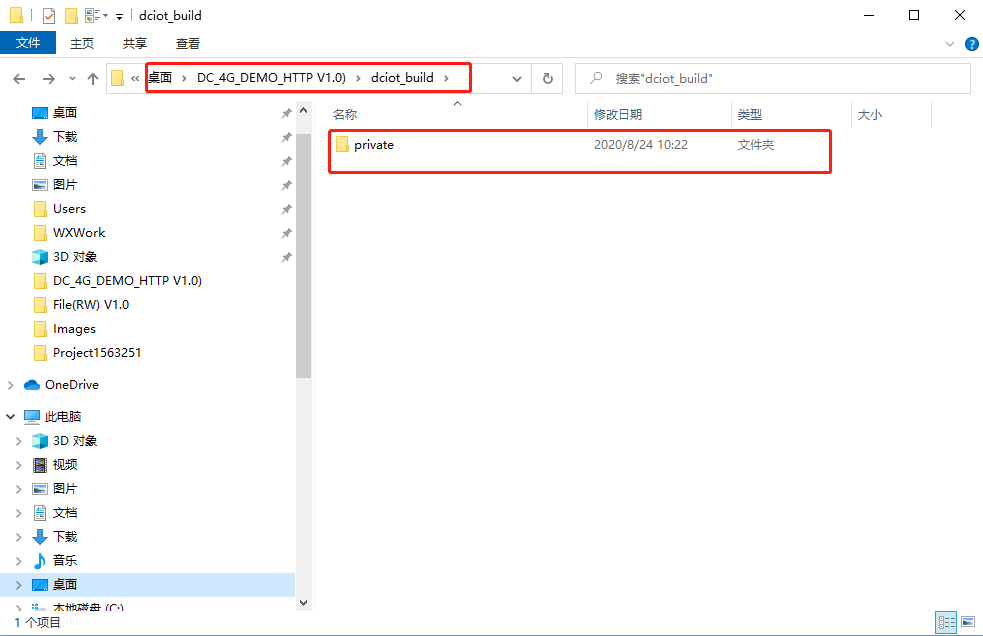

在菜單欄中，文件→打開工程目錄，在‘dciot_build’目錄的‘private’拷貝到SD卡中，如圖5-6和圖5-7所示；把SD卡接上串口屏后重新上電，等到提示燒錄工程成功后，拔掉SD卡重新上電即可。

圖5-6量產向導

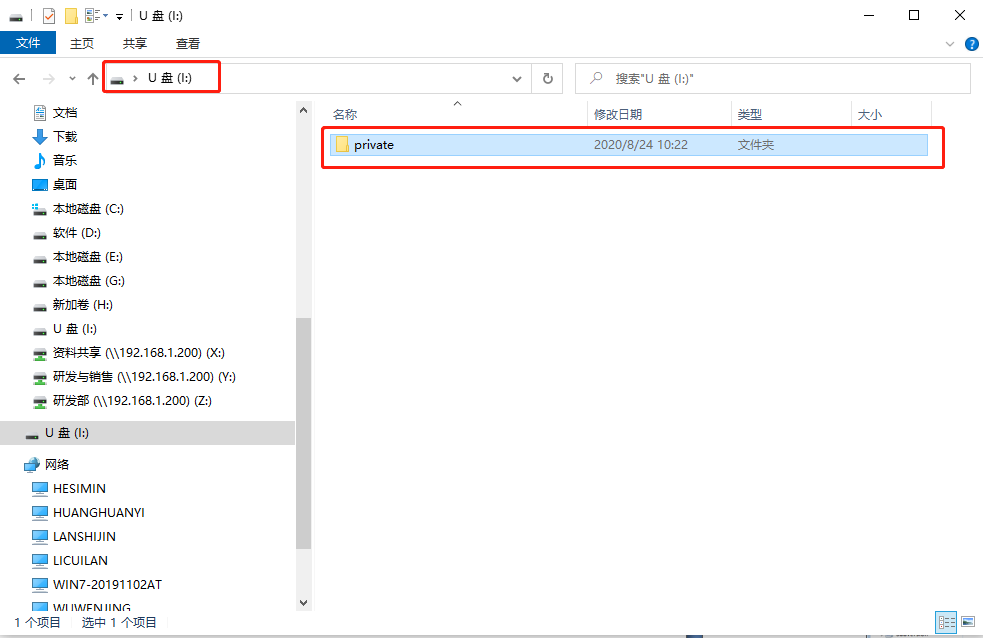

圖5-7拷貝到SD卡

日本美女视频网站观看-一二三四国产精品一区-精品伦子一区二区三区-亚洲中文字幕人妻在线

關于我們

您的位置：首頁 > 關于我們 > 新聞動態

大彩串口屏4G應用-HTTP下載文件 發布人：大彩科技發布日期：2021-06-25

5.2.1 畫面配置

5.2.2 LUA編輯

大彩串口屏4G應用-HTTP下載文件
發布人：大彩科技發布日期：2021-06-25
