大彩串口屏-LUA-Modbus API應用說明
發布人：大彩科技發布日期：2021-07-22

LUA MODBUS應用

用戶使用Modbus協議時，可以通過LUA交互實現復雜的邏輯，提供豐富的modbus接口函數，如下所示：

序號	描述/API	功能碼	應用范圍
1	獲取變量值：get_variant(name)	-	Fx2n/Xgus/Modbus
2	設置變量值：set_variant(name)	-	Fx2n/Xgus/Modbus
3	讀線圈變量：mb_read_coil_01 (slave,addr,quantity)	0x01	Modbus
4	讀離散變量：mb_read_input_02(slave,addr,quantity)	0x02	Modbus
5	讀保存寄存器：mb_read_reg_03(slave,addr,quantity)	0x03	Modbus
6	讀輸入寄存器：mb_read_input_reg_04(slave,addr,quantity)	0x04	Modbus
7	寫單個線圈：mb_write_coil_05 (slave,addr,status)	0x05	Modbus
8	寫單個保存寄存器：mb_write_reg_06 (slave,addr,reg)	0x06	Modbus
9	寫多個線圈：mb_write_coil_15 (slave,addr,quantity,coils)	0x0F	Modbus
10	寫多個保存寄存器：mb_write_reg_16 (slave,addr,regs)	0x10	Modbus

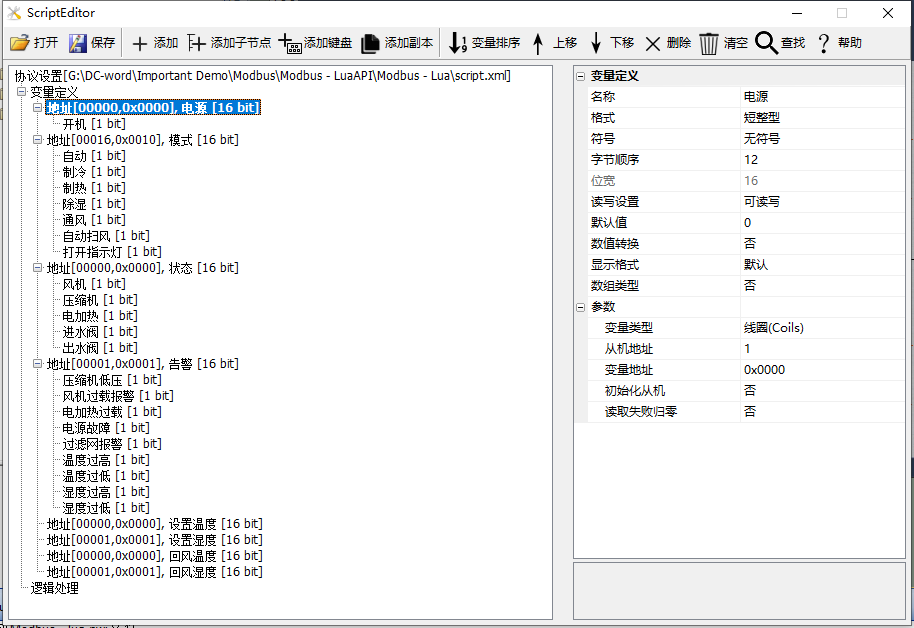

更多組態配置Modbus、變量的創建請參考Modbus教程，本章節不在闡述。本章節屏幕作為modbus 主站，創建線圈、離散輸入、保存寄存器、輸入寄存器各2個變量，具體屬性可查看工程源文件，如下所示：

本章節主要描述以下內容：

1. 變量名讀寫值

2. 線圈讀寫

3. 讀離散變量

4. 保存寄存器讀寫

5. 讀輸入寄存器

適用范圍：M系列、W系列、X系列、F系列（固件版本 >= V4.2.401.0）例程下載鏈接：《LUA-ModbusAPI應用》(http://www.botecn.com/uploads/file/20210628/Modbus%20-%20LuaAPI.zip 復制鏈接打開下載）

特別說明：本例程的演示，由虛擬屏和Modbus Slave聯調，第三方工具Modbus Slave、虛擬串口具體的使用、獲取等，本章節不在闡述，在我司官網下載或自行網上下載。

一、變量名讀寫值

get_variant(name)/set_variant(name)函數適用于在【工具】→【協議與變量...】里面創建的變量，不局限與Modbus，同時適用于三菱Fx2n、Xgus等協議，用法一樣，參考本章節即可。

1. 函數說明

讀變量：get_variant(name)

name：字符串，變量名，應用變量時候一定要和【工具】→【協議與變量...】里面創建的變量一致

eg:local data = get_variant(“設置溫度”)

寫變量：set_variant(name,value)

name：字符串，變量名，應用變量時候一定要和【工具】→【協議與變量...】里面創建的變量一致
value：數值

eg:set_variant(“設置溫度”,25)

2. 畫面配置

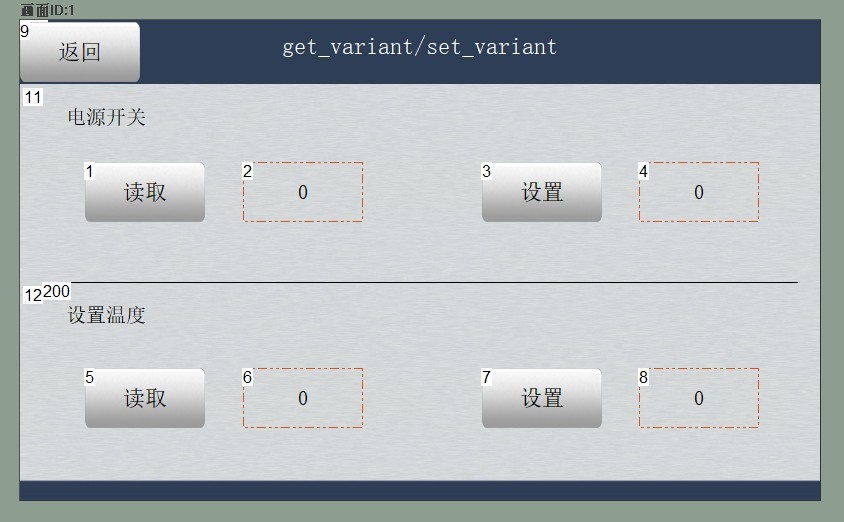

變量名讀寫是通過get_variant(name) /set_variant(name)函數來實現，畫面配置如下所示：

線圈的讀寫：

按鈕控件ID1：作為讀取“電源/開機”的觸發按鈕，并將值顯示在文本控件ID2中；

文本控件ID2：顯示get_variant（“電源/開機”）獲取后的值；

按鈕控件ID3：作為寫“電源/開機”的觸發按鈕，將獲取文本控件ID4的值在寫入；

文本控件ID4：鍵值輸入“電源/開機”的目標值。

保存寄存器的讀寫：

按鈕控件ID5：作為讀取“目標溫度”的觸發按鈕，并將值顯示在文本控件ID6中；

文本控件ID6：顯示get_variant（“設置溫度”）獲取后的值；

按鈕控件ID7：作為寫“設置溫度”的觸發按鈕，將獲取文本控件ID8的值在寫入；

文本控件ID8：鍵值輸入“設置溫度”的目標值。

3. LUA腳本

按鈕控件ID1按下時，將“電源/開機”顯示在文本控件ID1中，同理其他按鈕/文本對應控件聯動觸發、顯示，LUA腳本如下所示：

--用戶通過觸摸修改控件后，執行此回調函數。
--點擊按鈕控件，修改文本控件、修改滑動條都會觸發此事件。
function on_control_notify(screen,control,value)

    if screen == sc_variant
    then
        if control == 1 and value == 0
        then
            local power = get_variant('電源/開機')
            set_value(sc_variant, 2, power)

        elseif control == 3 and value == 0
        then
            local power = get_value(sc_variant, 4)
            set_variant('電源/開機', power)

        elseif control == 5 and value == 0
        then
            local dstTempe = get_variant('設置溫度')
            set_value(sc_variant, 6, dstTempe)

        elseif control == 7 and value == 0
        then
            local dstTempe = get_value(sc_variant, 8)
            set_variant('設置溫度', dstTempe)
        end
    ......
    end
end

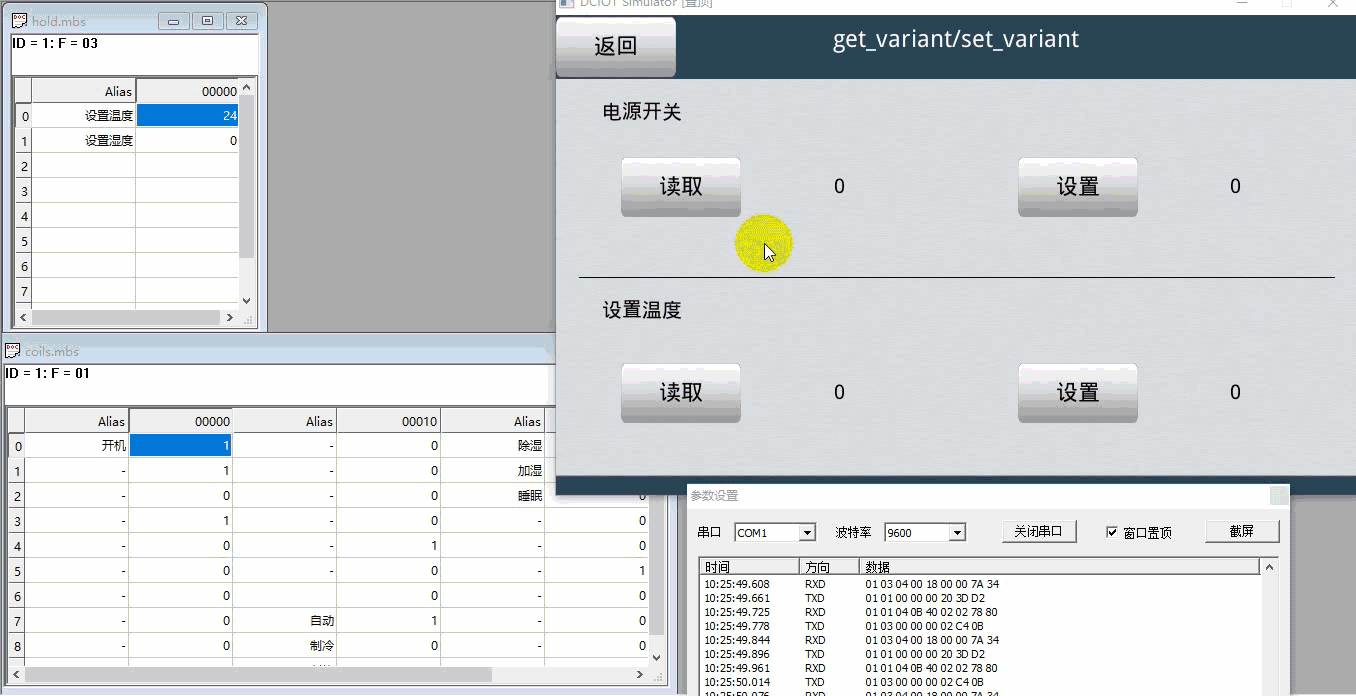

4. 運行預覽

根據畫面配置和LUA腳本，運行結果如下所示

二、線圈（0x01,0x05,0x0F）

線圈的讀寫還可以通過mb函數來實現

1. 函數說明

讀取線圈：

mb_read_coil_01 (slave,addr,quantity)

salve：從機站號
addr：線圈起始地址
quantity：讀取的個數

讀取成功：返回字節數組，8個線圈為一個字節；讀取失敗，返回nil

如：從0開始，讀取32個線圈，local coilsTb = mb_read_coil_01 (1, 0, 32)

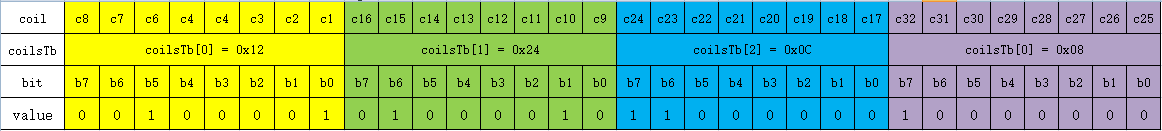

假設讀取成功，返回的字節內容依次為 coilsTb[0]=0x12,coilsTb[1]=0x24,coilsTb[1]=0x0C,coilsTb[1]=0x08線圈和字節數組的每一位的對應關系，如下所示:

寫單個線圈：mb_write_coil_05(slave,addr,state)

salve：從機站號
addr：線圈地址
state：線圈狀態，0或1

寫成功，返回ture；寫失敗，返回false；

寫多個線圈：mb_write_coil_15 (slave,addr,quantity,coils)

salve：從機站號
addr：線圈地址
quantity：讀取的個數
coils：字節數組，設置的值，關系可參考上表

寫成功，返回ture；寫失敗，返回false；

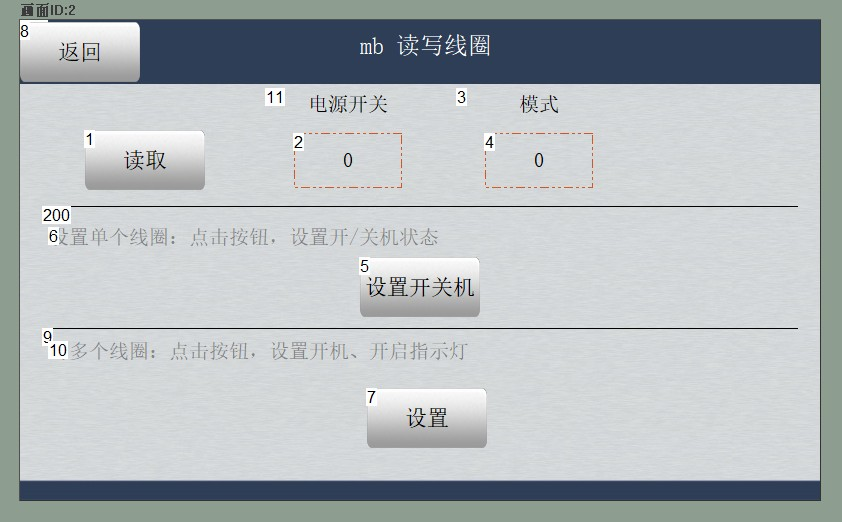

2. 畫面配置

通過mb函數來實現，畫面配置如下所示

讀線圈：

按鈕控件ID1：作為讀取"線圈"的觸發按鈕，并將值顯示在文本控件ID2、ID4中

文本控件ID2：顯示mb_read_coil_01(, , , )獲取變量"電源"的值（coil1~coil16）

按鈕控件ID4：顯示mb_read_coil_01(, , , )獲取變量"模式"的值（coil17~coil32）

設置單個線圈"電源/開機"：

按鈕控件ID5：設置線圈"電源/開機" = 1的觸發按鈕

設置多個線圈 "電源/開機"、"指示燈開關"：

按鈕控件ID7：設置線圈"電源/開機" = 1、"指示燈開關" = 1的觸發按鈕

3. LUA腳本

按鈕控件ID1按下時，將?電源?、?模式?顯示在文本控件ID2、文本控件ID4中，同理其他按鈕/文本對應控件聯動觸發、顯示，LUA腳本如下所示：

--設置位函數
--data:源數據
--bitmask:第幾位位置
--state:數值，0或1
function set_bits(data, bitmask, state)
    bitmask  = (1 << bitmask) & 0xFF
    if state == 0
    then

        data = data & (~bitmask)
    elseif state == 1
    then
        data = data | bitmask
    end
    print(data)
    return data
end
--用戶通過觸摸修改控件后，執行此回調函數。
--點擊按鈕控件，修改文本控件、修改滑動條都會觸發此事件。
function on_control_notify(screen,control,value)

    ......

    elseif screen == sc_coils
    then
        if control == 1 and value == 1
        then
            local power, mode = 0, 0
            --modbus coils: 請求從站號1，從地址0開始的32個線圈
            local coilsTb = mb_read_coil_01(1, 0, 32)

            if coilsTb ~= nil
            then
                power = (coilsTb[1] << 8) | coilsTb[0]
                mode  = (coilsTb[3] << 8) | coilsTb[2]

                print('power = '..power)
                print('mode = '..mode)
                set_text(sc_coils, 2, power)
                set_text(sc_coils, 4, mode)
            end

        elseif control == 5
        then
            mb_write_coil_05(1, 0, value)

        elseif control == 7 and value == 0
        then
            local power = 0
            local mode  = 0

            --modbus read coils: 讀從站號1，從地址0開始的32個線圈
            local coilsTb = mb_read_coil_01(1, 0, 32)

            if coilsTb ~= nil
            then

                coilsTb[0] = set_bits(coilsTb[0], 0, 1)  --設置“開機-電源”= 1
                coilsTb[2] = set_bits(coilsTb[2], 6, 1)  --設置“狀態-打開指示燈” = 1

                --modbus write coils:
                mb_write_coil_15 (1, 0, 32, coilsTb)
            end
        end
        ......
    end
end

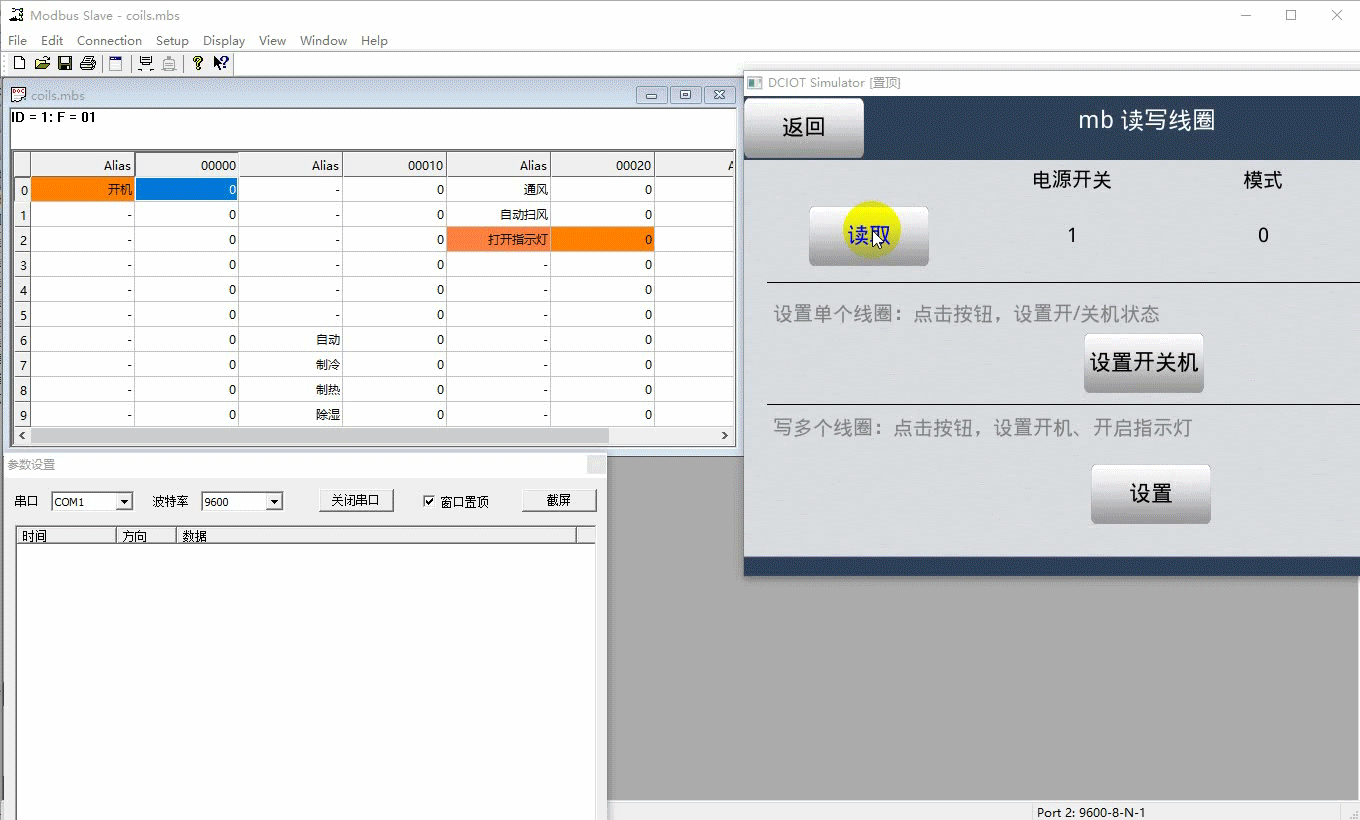

4. 運行預覽

根據畫面配置和LUA腳本，運行結果如下所示：

三、離散輸入（0x02）

1.函數說明

讀取離散輸入：mb_read_input_02(slave,addr,quantity)

salve：從機站號
addr：離散輸入寄存器的起始地址 quantity：讀取的個數

讀取成功：字節數組，8個離散輸入為一個字節；讀取失敗，返回nil

如：從0開始，讀取32個離散輸入，local discreteTb = mb_read_input_02 (1, 0, 32)

離散變量和字節數組的每一位的對應關系可參考線圈說明

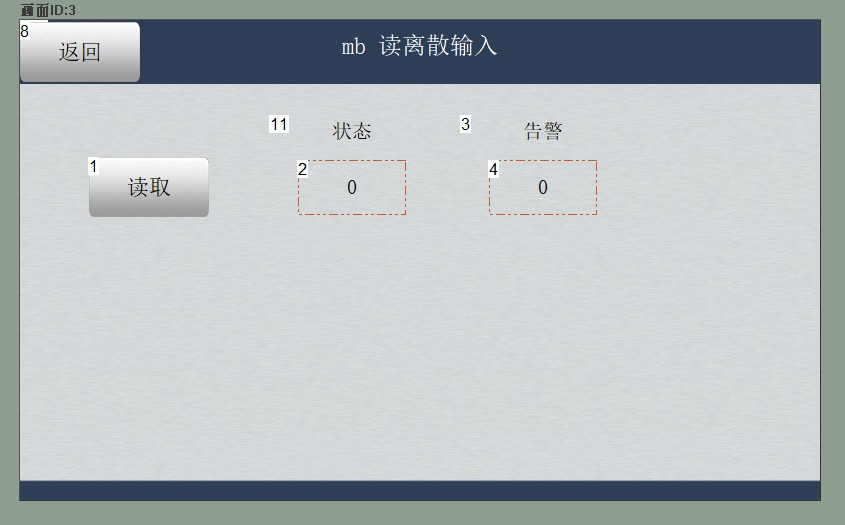

2. 畫面配置

通過mb函數來實現【離散輸入】寄存器的讀取，畫面配置如下所示：

讀離散輸入寄存器：

按鈕控件ID1：作為讀取離散輸入寄存器“狀態”、“告警”的觸發按鈕，并將值顯示在文本控件ID2、ID4中

文本控件ID2：顯示mb_read_input_02(, , , )獲取變量“狀態”的值（discrete1~discrete16）

文本控件ID4：顯示mb_read_input_02(, , , )獲取變量"告警"的值（discrete17~discrete32）

3. LUA腳本

按鈕控件ID1按下時，將"狀態"、"告警"顯示在文本控件ID2、文本控件ID4中，LUA腳本如下所示：

--用戶通過觸摸修改控件后，執行此回調函數。
--點擊按鈕控件，修改文本控件、修改滑動條都會觸發此事件。
function on_control_notify(screen,control,value)
    ......
    elseif screen == sc_discrete
    then
        if control == 1 and value == 1
        then
            local status, alert  = 0, 0
            --modbus coils: 請求從站號1，從地址0開始的32個線圈
            local discreteTb = mb_read_input_02(1, 0, 32)

            if discreteTb ~= nil
            then
                status = (discreteTb[1] << 8) | discreteTb[0]
                alert  = (discreteTb[3] << 8) | discreteTb[2]

                print('status  = '..status)
                print('alert = '..alert)
                set_text(sc_discrete, 2, status)
                set_text(sc_discrete, 4, alert)
            end
        end
    ......
end

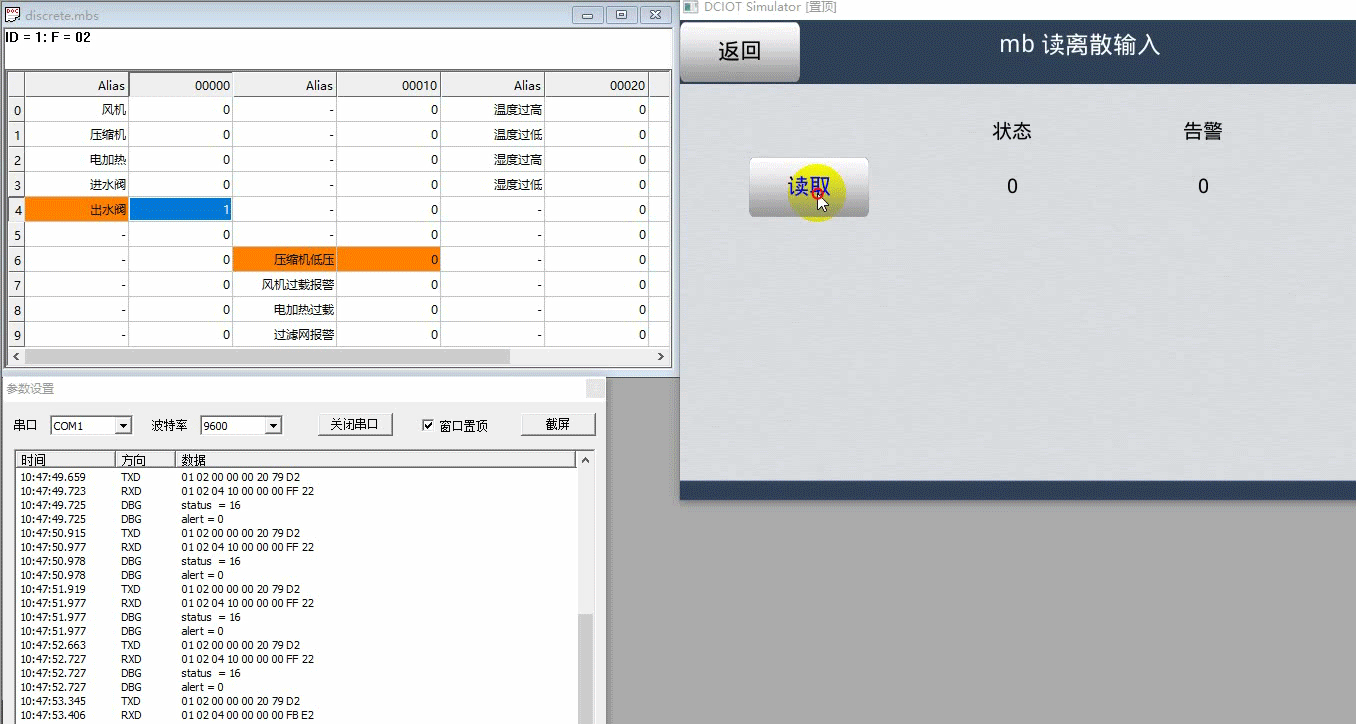

4. 運行預覽

根據畫面配置和LUA腳本，運行結果如下所示：

四、保存寄存器（0x03,0x06,0x10）

1. 函數說明

讀取保持寄存器：mb_read_reg_03(slave,addr,quantity)

salve：從機站號
addr：保存寄存器的起始地址
quantity：讀取的個數

讀取成功，返回字數組；讀取失敗，返回nil

寫單個保存寄存器：mb_write_reg_06 (slave,addr,reg)

salve：從機站號
addr：保存寄存器地址
reg：寄存器值

寫成功，返回ture；寫失敗，返回false；

寫多個保存寄存器：mb_write_reg_16 (slave,addr,regs)

salve：從機站號
addr：寫的起始地址
regs：數組，word字數組

寫成功，返回ture；寫失敗，返回false；

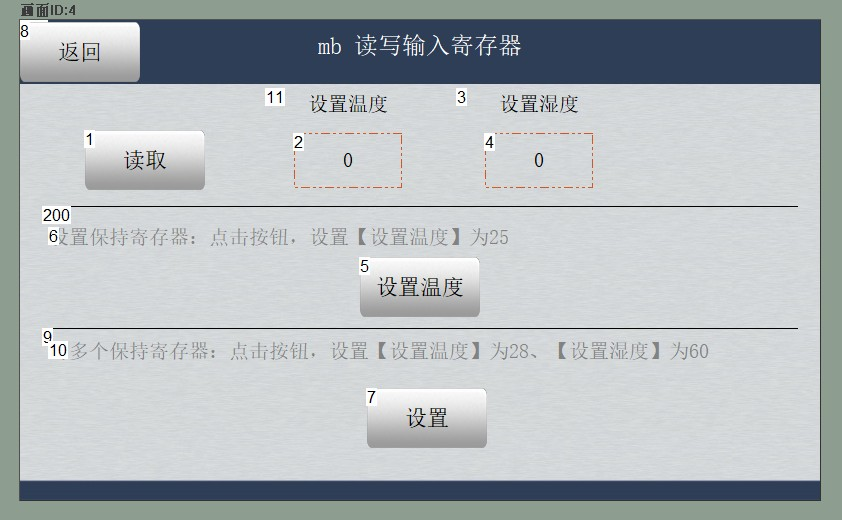

2. 畫面配置

通過mb函數來實現【保持寄存器】的讀寫，畫面配置如下所示：

讀保存寄存器：

按鈕控件ID1：作為讀取“設置溫度”、“設置濕度”的觸發按鈕，并將值顯示在文本控件ID2、ID4中

文本控件ID2：顯示mb_read_reg_03(，，，)獲取變量“設置溫度”的值

文本控件ID4：顯示mb_read_reg_03(，，，)獲取變量“設置濕度”的值

設置單個保存寄存器 “設置溫度”：

按鈕控件ID5：設置保存寄存器“設置溫度” = 25 的觸發按鈕

設置多個線圈 “設置溫度”、“設置濕度”：

按鈕控件ID7：設置保存寄存器“設置溫度” = 28、“設置濕度” = 60 的觸發按鈕

3. LUA腳本

按鈕控件ID1按下時，將“設置溫度”、“設置濕度”顯示在文本控件ID2、文本控件ID4中，同理其他按鈕/文本對應控件聯動觸發、顯示，LUA腳本如下所示：

--用戶通過觸摸修改控件后，執行此回調函數。
--點擊按鈕控件，修改文本控件、修改滑動條都會觸發此事件。
function on_control_notify(screen,control,value)
    ......
    elseif screen == sc_holding
    then
        if control == 1 and value == 1
        then
            local holdTb = mb_read_reg_03(1, 0, 2)
            if holdTb ~= nil
            then
                set_text(sc_holding, 2, holdTb[0])
                set_text(sc_holding, 4, holdTb[1])
            end

        elseif control == 5 and value == 0
        then
            mb_write_reg_06(1, 0, 25)

        elseif control == 7 and value == 0
        then
            local holdTb = {}
            holdTb[0] = 28
            holdTb[1] = 60

            mb_write_reg_16(1, 0, holdTb)
        end
    ......
    end
end

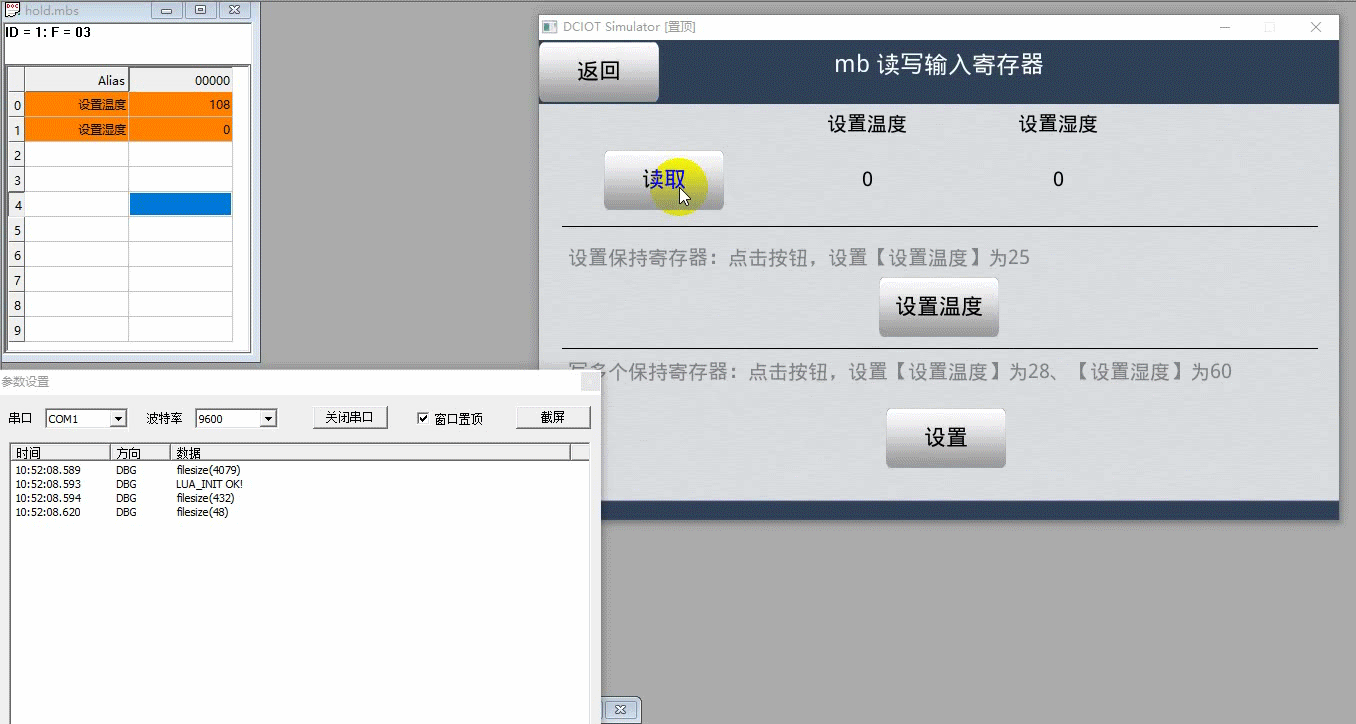

4. 運行效果

根據畫面配置和LUA腳本，運行結果如下所示

五、輸入寄存器（0x04）

1. 函數說明

讀輸入寄存器：mb_read_input_reg_04(slave,addr,quantity)

salve：從機站號
addr：輸入寄存器的起始地址
quantity：讀取的個數

讀取成功，返回字數組；讀取失敗，返回nil

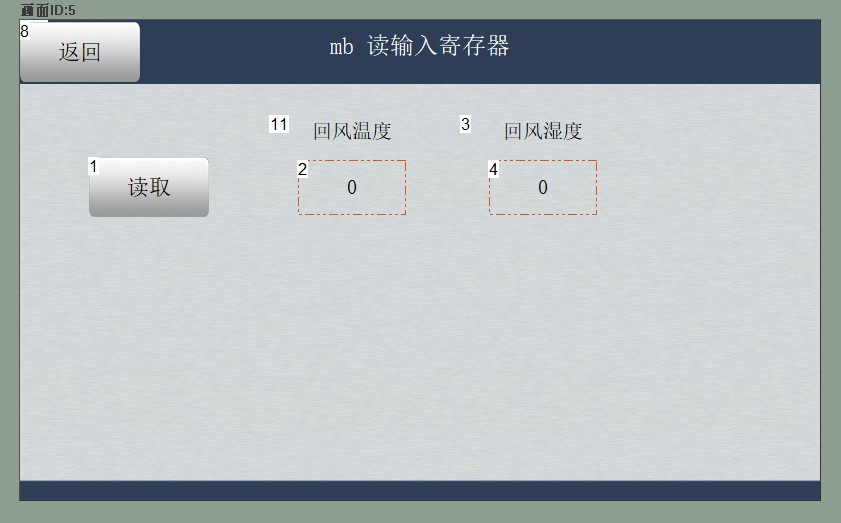

2. 畫面配置

通過mb函數來實現【輸入寄存器】的讀取，畫面配置如下所示：

讀輸入寄存器：

按鈕控件ID1：作為讀取輸入寄存器“回風變量”、“回風濕度”的觸發按鈕，并將值顯示在文本控件ID2、ID4中

文本控件ID2：顯示mb_read_input_reg_04(，，，)獲取變量“回風溫度”的值

文本控件ID4：顯示mb_read_input_reg_04(，，，)獲取變量“回風濕度”的值

3. LUA腳本

按鈕控件ID1按下時，將“回風溫度”、“回風濕度”顯示在文本控件ID2、文本控件ID4中，LUA腳本如下所示：

--用戶通過觸摸修改控件后，執行此回調函數。
--點擊按鈕控件，修改文本控件、修改滑動條都會觸發此事件。
function on_control_notify(screen,control,value)
    ......
    elseif screen == sc_input
    then
        if control == 1 and value == 1
        then

            local inputTb =  mb_read_input_reg_04(1, 0, 2)

           if inputTb ~= nil
            then
                set_text(sc_input, 2, inputTb[0])
                set_text(sc_input, 4, inputTb[1])
            end
        end
    ......
end

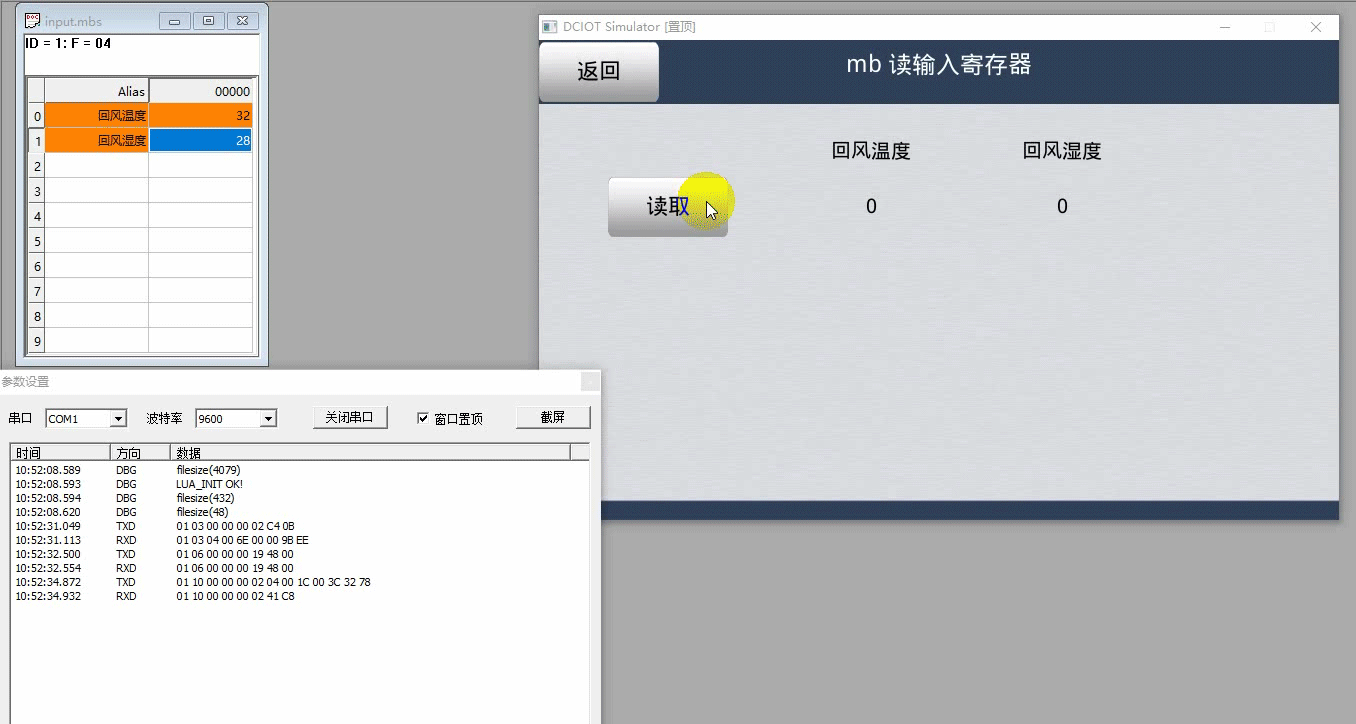

4. 運行預覽

根據畫面配置和LUA腳本，運行結果如下所示
