本文檔適合大彩PM系列串口屏產品使用。
1. VisualTFT軟件版本：V3.0.1.1112及以上的版本。
版本查看：

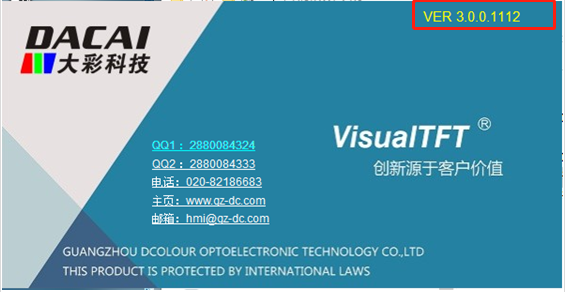

1) 打開VisualTFT軟件啟動頁面如圖2-1軟件版本，右上角會顯示的軟件版本號；
圖2-1軟件版本

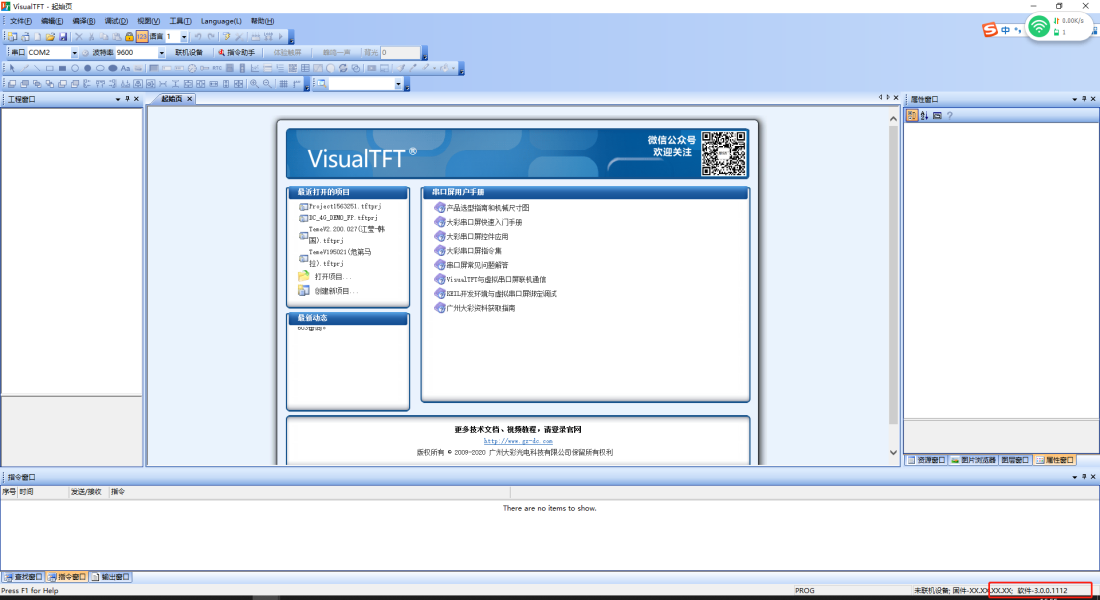

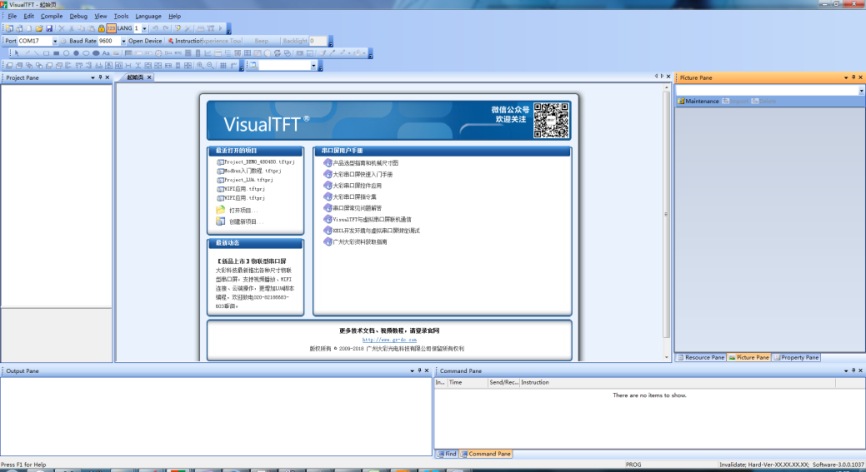

2) 打開VisualTFT，在軟件右下角可以查看軟件版本圖2-2軟件版本，最新版本可登錄http://www.botecn.com/進行下載。
圖2-2軟件版本
2. 串口屏硬件版本：M系列固件 >=V6.3.325.00。
版本查看：
1) 查看屏幕背面版本號貼紙；
2) VisualTFT與屏幕聯機成功后，右下角顯示的版本號。
本例程，介紹4G的HTTP下載文件、OTA升級工程的方法。
1 《LUA 腳本API V1.4》可通過以下鏈接下載物聯型開發包獲取:
http:/www.botecn.com/index.php?s=/List/index/cid/19.html
2 《LUA基礎學習》可通過以下鏈接下載物聯型開發包獲取:
http:/www.botecn.com/index.php?s=/List/index/cid/19.html
3 LUA腳本初學者可以通過下面鏈接進行學習。
http://www.runoob.com/lua/lua-arrays.html
本文主要將以下2點進行說明：
1. 準備工程素材；
2. 配置串口屏工程；
5.1.1 準備工程素材
在實現例程前需要作以下3個準備：
1. 硬件平臺；
2. 軟件平臺；
3. UI素材；

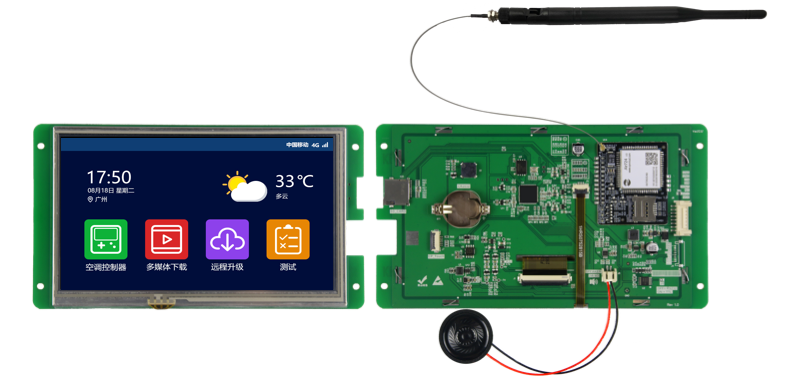

該例程使用大彩M系列7寸串口屏DC80480M070_1111_0T為驗證開發平臺。如圖5-1所示：
圖5-1 M系列7寸串口屏
其他尺寸的串口屏均可借鑒此教程。
5.1.2 軟件平臺
使用大彩自主研發的上位機軟件VisualTFT配置工程，登錄http://www.botecn.com/下載。如圖5-2所示；
圖5-2下載軟件
本文主要介紹以下2點：
(1) 畫面配置
(2) LUA編輯
5.2.1 畫面配置

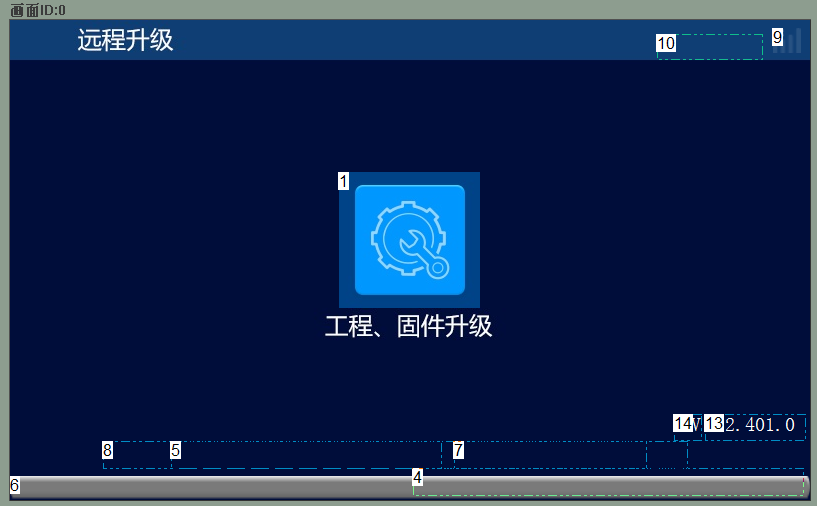

在畫面ID0中，觸發下載、下載過程、4G信號值及運營商3部分組成。
觸發下載：3個按鈕控件，作為觸發下載條件。
- 控件ID1為工程下載。
- 下載過程：控件ID4~8作為下載過程的體現：
- 文本控件ID4用于顯示下載速度（min/Kb）
- 文本控件ID5顯示下載信息
- 進度條控件ID6為顯示下載進度
- 文本控件ID7用于顯示下載進度百分比
- 文本控件ID8顯示 ‘當前已下載大小/總下載大小’，單位Kb
- 4G信號和運營商：圖標控件控件ID11作為信號顯示、文本控件ID10用于顯示運營商。畫面配置如圖5-3所示：
- 串口屏固件版本：文本控件ID13用于顯示固件版本號。
注意：其他非關鍵控件不在一一介紹，下文不在累述
圖5-3 畫面配置
5.2.2 LUA編輯
本例程中，屏幕上電執行初始化操作，如加載4G AT 指令的庫、初始化4G模塊、定時獲取運營商和信號值等。

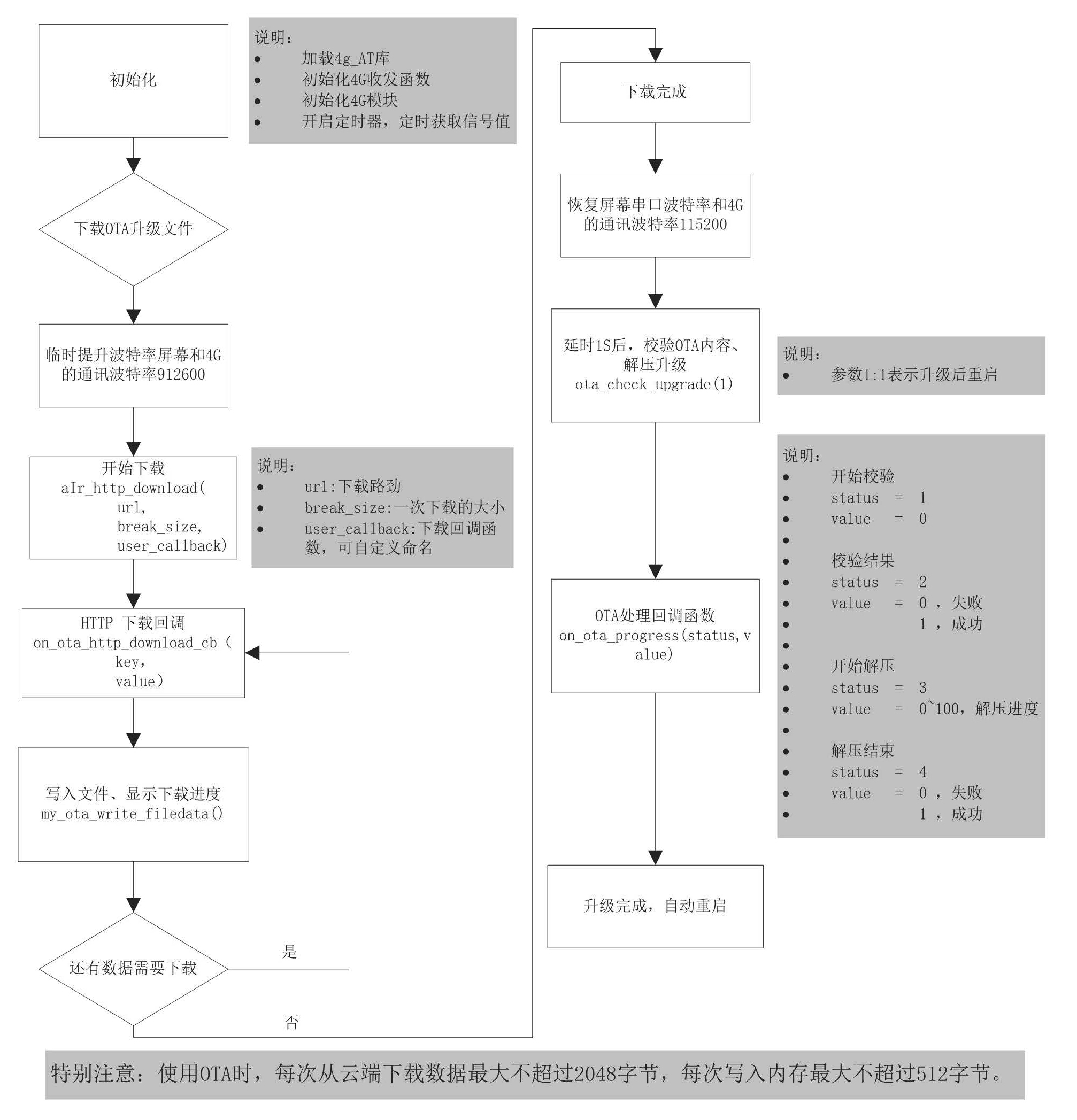

當用戶點擊工程、固件升級按鈕時，調用air_http_download（）開始下載文件。在下載回調函數on_ota_http_download_file_cb（）里進行數據存儲，顯示下載信息等。若該文件單次下載不完，會多次回調on_ota_http_download_file_cb（）函數，直至下載完畢，如圖5-4所示。
特別注意：使用OTA時，每次從云端下載數據最大不超過2048字節，每次寫入內存最大不超過512字節。
圖5-4 下載流程
1. 初始化
調用系統函數on_init（）執行代碼如程序清單 1所示：
程序清單 1 初始化
--[[*******************************************************************
** Function name: on_init
** Descriptions : 系統初始化時，執行此回調函數。
*******************************************************************--]]
function on_init()
ota_destroy() --清楚ota內容
dofile('air724at.lua') --加載 http.lua 文件
uart_set_baudrate3(115200) --設置與4G模塊通訊的串口3的波特率為115200
start_timer( timerId_init, timerout_init, 0, 1 ) --初始化定時器，部分內容延時一段時間在初始化
air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb) --設置4G庫函數的命令發送函數，命令回調函數、調試信息打印函數
air_hw_int() --4G模塊初始化設置
end
-- [[*******************************************************************
** Function name: on_timer
** Descriptions : 定時器超時回到調函數。
** @ timer_id : 定時器ID
*******************************************************************--]]
function on_timer(timer_id)
on_air_timer(timer_id) --4G庫函數的定時處理
--延時解壓ota文件
if timer_id == timerId_ota_check_upgrade
then
air_log('timer_id == timerId_ota_check_upgrade')
ota_check_upgrade(1) --檢查文件，并解壓,參數 1 表示升級后重啟
--延時初始化的內容
elseif timer_id == timerId_init
then
set_visiable( screen_updata, 6, 0)
end
end
--[[*******************************************************************
** Function name : at_cops_csq
** Descriptions : 獲取運營商信息、信號強度
** @return : nil,無返回值
*******************************************************************--]]
function at_cops_csq()
air_cmd_add('AT+COPS?','OK',1000) –獲取運營商
air_cmd_add('AT+CSQ' ,'OK',1000) –獲取信號
end
--[[*******************************************************************
** Function name: on_air_resp_callback
** Descriptions : 4G模塊-數據回調接口
** @key : 屏幕向4G模塊的發送請求
** @value : 4G模塊返回的數據
*******************************************************************--]]
function on_air_resp_callback(key, value)
if value == nil
then
return --value為空時退出
end
--*********************************************************************
--功能： 判斷 key
-- 如果 key 為空，則退出函數。
-- 因為 key 為空時，下方 string.find( key , ) 是不正確的使用。
-- 以下key的處理必須不為空，
--*****************************************************************
if key == nil
then
return
end
......
--*******************************************************************
--條件： 4G初始化完成
--功能： 使用使用AT指令獲取信號強度和運營商。
-- 使用 http get 請求天氣、北京時間。
--調用函數：at_cops_csq()
--函數功能：獲取信號強度和運營商
--調用函數：get_wea_and_time()
--函數功能：請求天氣、北京時間
--*******************************************************************
if string.find(key,'+SAPBR=1,1') ~= nil and string.find(value,'OK') ~= nil
then
set_visiable( screen_updata, 16, 0 ) --畫面‘多媒體下載’的提示清空
at_cops_csq() --獲取信號強度、運營商
end
--****************************************************************
--條件： 設置4G模塊波特率成功
--功能： 設置串口波特率為 921600
--****************************************************************
if string.find(key,'+IPR=921600') ~= nil and
string.find(value,'OK') ~= nil
then
uart_set_baudrate3(921600)
end
--****************************************************************
--條件： 設置4G模塊波特率成功
--功能： 設置串口波特率為 115200
--****************************************************************
if string.find(key,'+IPR=115200') ~= nil and
string.find(value,'OK') ~= nil
then
uart_set_baudrate3(115200)
end
--****************************************************************
--條件： 4G模塊返回運營商信息
--功能： 設置顯示運營商
--****************************************************************
if string.find(key,'+COPS') ~= nil and string.find(value,'+COPS') ~= nil
then
--************************************************************
--value ： +COPS: 0,2,"46000",7
--要提取的值：46000
--正則表達式： '+COPS:.*,.*,"(%d*)"'
--************************************************************
local regular_e = '+COPS:.*,.*,"(%d*)"'--正則表達式
--獲取的值賦給 my_mobile_MCCMNC
local my_mobile_MCCMNC = string.match( value, regular_e )
set_text( screen_main, 2, mobile_MCCMNC[my_mobile_MCCMNC])
end
--****************************************************************
--條件： 4G模塊返回信號強度信息
--功能： 設置4G模塊的信號等級
--****************************************************************
if string.find(key,'+CSQ')~=nil and string.find(value,'+CSQ')~=nil
then
--************************************************************
--value ： +CSQ: 15,99
--要提取的值：15
--正則表達式： '+CSQ: (.*),.*'
--***********************************************************
local regular_e = '+CSQ: (.*),.*' --正則表達式
local my_csq = tonumber(string.match(value,regular_e))
if my_csq<=11
then
set_value( screen_main, 1, 1) --設置信號圖標顯示第1幀
elseif my_csq>=12 and my_csq<=13
then
set_value(screen_main, 1, 2) --設置信號圖標顯示第2幀
elseif my_csq>=14 and my_csq<=15
then
set_value( screen_main, 1, 3) --設置信號圖標顯示第3幀
elseif my_csq>=16
then
set_value( screen_main, 1, 4) --設置信號圖標顯示第4幀
end
end
end
--[[******************************************************************
** Function name: on_uart_recv_data3
** Descriptions : 接收串口3數據回調函數，連接4G模塊。
******************************************************************--]]
function on_uart_recv_data3(packet)
--4G AT指令庫API
on_air_recv_data(packet)
end
核心API函數
1) dofile (filename)
加載文件：本例程中加載4G AT 指令的庫
- filename : 文件名
2) uart_set_baudrate3(speed)
設置串口3的波特率：串口3為屏幕和4G模塊通訊的串口
- speed : 通訊的波特率
3) on_air_recv_data(packet)
串口接收4G模塊的返回數據的回調。
- packet : 形參為表，字節數據。
4) air_set_callback (on_air_send_cb,on_air_resp_callback,on_air_log_cb)
設置4G庫里的回調函數。形參類型為函數，參數依次為命令發送函數，命令回調函數、調試信息打印函數，可自定義函數名。
- on_air_send_cb：屏幕向4G模塊發送回調函數
- on_air_resp_callback ：4G向屏幕返回數據回調函數
- on_air_log_cb：用戶調試信息回調函數調試
5) air_hw_int()
4G AT 指令的庫函數，初始化4G模塊
6) at_cops_csq()
自定義封裝函數，獲取運行商和信號值
7) air_cmd_add(sendstr,ackstr,timeout,retry,callback)
屏幕向4G模塊發送AT指令
- sendstr：屏幕向4G模塊發送AT指令
- ackstr：4G模塊應答屏幕的請求
- timeou：應答超時
- retry：超時重發次數，可選
- callback：應答回調函數，可選
注：如果沒有設置超時重發次數，則超時時直接發送隊列中的下一條指令。
8) on_air_resp_callback(key, value)
4G應答屏幕回調函數：屏幕發送AT指令，4G應答后均會回調該函數，初始化設置：air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)。
- key：屏幕向4G模塊發送請求的AT指令
- value：4G模塊返回的數據
9） ota_destroy()
清楚上次寫在內存中的OTA數據。
相關AT指令：
本例程中，涉及到獲取4G模塊初始化、運營商、信號值等AT交互指令回調的判斷，在on_air_resp_callback(key, value)回調函數中，判斷4G收發的相關AT指令，如下所示：
1) 網絡數據是否激活：
屏幕發送：AT+SAPBR=1,1。在air_hw_int()函數里發送。
屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回數據的判斷
2) 獲取運營商：
屏幕發送：AT+COPS?。在at_cops_csq()函數了發送。
屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回數據的判斷
3) 獲取信號值：
屏幕發送：AT+CSQ。在at_cops_csq()函數了發送。
屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回數據的判斷
2. HTTP下載
用戶點擊按鈕控件ID1，HTTP下載對應的OTA文件。文件，每次向服務器讀取2048K大小文件，然后在下載回調函里，每次以512字節的數據寫入存儲地址，代碼如程序清單2所示：
程序清單 2 HTTP下載
--[[****************************************************************** ** Function name : on_control_notify ** Descriptions : 系統回調函數，用戶通過觸摸修改控件后，執行此回調函數。 ** 點擊按鈕控件，修改文本控件、修改滑動條都會觸發此事件。 ** @ screen : 控件觸發所在的頁面 ** @return : 控件觸發的ID ** @return : 控件值 ** @return : nil,無返回值 ******************************************************************--]] function on_control_notify(screen,control,value) --******************************************************************* --位置： ota升級 --******************************************************************* if screen == screen_updata then if control == 1 and value == 1 then set_enable( screen_updata, 1, 0) set_value( screen_updata, 6, 0) set_text( screen_updata, 7, '') set_text( screen_updata, 8, '') set_text( screen_updata, 4, '') set_visiable( screen_updata, 6, 1) --設置進度條可見 set_visiable( screen_updata, 7, 1) --設置進度文本可見 set_visiable( screen_updata, 8, 1) --設置文件大小文本可見 file_len = 0 file_curt_dl_perct = 0 air_set_baudrate(921600) --開始下載 air_http_download(ota_HttpDownFile_URITb, ota_dlOnceSize, on_ota_http_download_cb) end end end --[[********************************************************************* ** Function name: ota_http_download_process ** Descriptions : 計算當前寫入（下載）進度 ** @cur_process : 當前下載進度 ** @return : nil, 無返回值 *********************************************************************--]] function ota_http_download_process( cur_process ) local allsize = string.format('%0.2f', (file_len / 1024)) local cursize = string.format('%0.2f', (cur_process / 1024)) local file_curt_dl_perct = (cur_process/file_len)*100 file_curt_dl_perct = string.format('%0.1f',file_curt_dl_perct) set_value(screen_updata, 6, file_curt_dl_perct) set_text(screen_updata , 7, '下載進度: '..file_curt_dl_perct..' %') set_text(screen_updata , 8, '文件大小: '..cursize..' KB / '..allsize..' KB') end --[[********************************************************************* ** Function name: on_ota_http_download_cb ** Descriptions : 下載文件 ** @key : key, HTTP下載返回標識 ** @value : value,4G模塊屏幕 的應答數據 ** @return : nil, 無返回值 *********************************************************************--]] function on_ota_http_download_cb(key, value) if key=='data_len' then local otafile_len = value --獲取文件長度 file_len = otafile_len ota_destroy() --清楚ota內容 ota_init_addr = ota_init('0123456789abcdef',otafile_len,ota_addr) --初始化OTA內存 start_timer_download_speed(file_len) --開始計算下載時間 set_text( screen_updata, 4, '') --速度顯示為空 elseif key=='data' --文件數據包 then my_ota_write_filedata('',value,add_write,ota_init_addr) --分段寫入數據 elseif key=='finish' --下載結束 then air_set_baudrate(115200) --重新設置4G模塊和串口3波特率為115200 start_timer(timerId_ota_check_upgrade, timerout_ota_check_upgrade , 0, 1) --定時執行ota_check_upgrade(1) ota_seek_ops = 0 --寫的位置，計算下載進度 file_len = 0 --本次下載的文件長度 set_visiable( screen_updata, 6, 0) --設置進度條不可見 set_visiable( screen_updata, 7, 0) --設置進度文本不可見 set_visiable( screen_updata, 8, 0) --設置文件大小文本不可見 set_enable( screen_updata, 1, 1) local dl_sec,dl_speed = stop_timer_download_speed() --停止下載計時，比返回總用時秒數，每秒下載速度 set_text(screen_updata,4,'下載速度：'.. string.format('%0.2f',dl_speed) ..'KB/s 總用時：'..dl_sec..'s ') set_text( screen_updata, 5, '文件等待校驗，請稍等...') elseif key=='timeout' --下載超時 then reset_4G() --重啟4G dl_reset_flag = 1 --重啟標志位 air_set_baudrate(115200) --重新設置4G模塊和串口3波特率為115200 ota_destroy() --清楚ota內容 set_text( screen_updata, 5, '下載超時，發生網絡錯誤，重新設置中...') --提示 stop_timer_download_speed() --停止下載計時 set_enable( screen_updata, 1, 1) elseif key=='dl_file_read_retry' -- HTTPREAD 重下 then --************************************************************* --value： retry: -1,601 --要提取的值： -1 -- 601 --正則表達式： 'retry: (%d*),(%d*)' --************************************************************* local httpread_retry='' local status='' local regular_e = 'retry: (.*),(%d*)' --正則表達式 local httpread_retry,status = string.match(value,regular_e) --獲取的值賦給 if httpread_retry == '-1' and ( status == '408' or status == '601' or status == '603' ) then reset_4G() dl_reset_flag = 1 stop_timer_download_speed() --停止下載計時 set_text( screen_updata, 5, '下載超時，發生網絡錯誤，重新設置中...') --提示 set_enable( screen_updata, 1, 1) end ota_destroy() elseif key=='dl_file_head_retry' -- HTTPHEAD 重下 then --************************************************************** --value： retry: -1,601 --要提取的值： -1 -- 601 --正則表達式： 'retry: (%d*),(%d*)' --************************************************************** local httphead_retry='' local status='' local regular_e = 'retry: (.*),(%d*)' --正則表達式 local httphead_retry,status = string.match(value,regular_e) --獲取的值賦給 if httphead_retry == '-1' and ( status == '408' or status == '601' or status == '603' ) then reset_4G() dl_reset_flag = 1 stop_timer_download_speed() --停止下載計時 set_text( screen_updata, 5, '下載超時，發生網絡錯誤，重新設置中...') --提示 set_enable( screen_updata, 1, 1) end ota_destroy() end end --[[***************************************************************** ** Function name : my_ota_write_filedata ** Descriptions : ota數據分段寫入ota升級地址 ** @file : 文件路徑 ** @data : 待寫入的數據 ** @open_mode : 打開文件的方式 ** @addr : ota初始化地址 *****************************************************************--]] function my_ota_write_filedata(file, data, open_mode,addr) local count = 0 --每次寫的字節數 local write_cnt = 0 --‘data’數據一共需要寫的次數 --獲取待寫入數據的長度和數據類型 local wrire_len, data_type = my_getdataLen_Type(data) local write_byte_Tb = {} if type(addr) == 'number' then --數據長度大于0 if wrire_len > 0 then --計算'@data'要寫多少次 write_cnt = math.modf(wrire_len / ota_WriteOnceSize) -- wrire_len 不是 ota_WriteOnceSize 的整數倍時，wrire_len = wrire_len + 1 if wrire_len % ota_WriteOnceSize > 0 then write_cnt = write_cnt + 1 end my_uart_log('Lua_debug: need write allcnt -> '..write_cnt..' rn') for i = 1, write_cnt do --復位寫字節數組 write_byte_Tb = {} --計算本次寫的個數 count = ota_WriteOnceSize if i == write_cnt then if wrire_len % ota_WriteOnceSize > 0 then --最后一次寫入時，count為剩余數據的長度 count = wrire_len % ota_WriteOnceSize end end --計算寫的位置 ota_seek_ops = ota_seek_ops + count --顯示當前寫入（下載）進度 ota_http_download_process( ota_seek_ops ) my_uart_log('Lua_debug: cur write -> '..i..'th / wrire count '..count..' rn') --填充寫入flash的字節數組 for j = 0, count - 1 do if data_type == 'string' then --字符串類型，將每個字符轉換為字節數組 write_byte_Tb[j - 1] = tonumber(string.byte(data, ((i - 1) * ota_WriteOnceSize + j), ((i - 1) * ota_WriteOnceSize + j))) elseif data_type == 'table' then --數組類型，字節賦值 write_byte_Tb[j] = data[((i - 1) * ota_WriteOnceSize + j)] end end if i == write_cnt then if wrire_len % ota_WriteOnceSize > 0 then for y=count,ota_WriteOnceSize-1 do write_byte_Tb[y] = 0 end end end ota_write(write_byte_Tb) --寫數據到內存中 end end else end end
核心API函數
1) air_http_download(url,break_size,user_callback)
4G庫函數，HTTP下載文件。
- url：HTTP下載資源連接。
- break_size：單次網絡下載的包大小，單位字節（BYTE），本例程中為7K。
- user_callback：改形參是一個函數變量，HTTP下載應答屏幕的回調函數。名稱可自定義命名，如本例程為on_http_download_file_cb。
2) on_ota_http_download_file_cb(key, value)
用戶自定義函數，HTTP下載回調函數。
- key：HTTP響應數據類型
- value：HTTP響應的內容
- 若key = ‘dl_file_read_retry’，表示 HTTPACTION 查詢讀取數據超時。若超時，內部已經處理了3次重發數據請求。
3) my_ota_write_filedata(file, data, open_mode)
用戶自定義函數，寫文件。本例程，將4G HTTP下載返回的數據寫在內存中。
- file：存儲路徑，本例程中，為空。
- data：存儲的數據，類型可以是‘?dāng)?shù)組’或‘字符串’，本例程中，4G HTTP下載返回的數據類型是數組
- open_mode：文件打開模式：本例程中，每次寫文件，將數據寫在文件尾。
注意：本文不再闡述文件讀寫的詳細說明，可參考相應的資料，如《Lua應用-文件讀寫V1.0.pdf》
4) ota_destroy ( )
清除OTA數據：對0x800000地址寫入的數據清除。
5) ota_init (md5，filesize, addr)
視頻播放回調函數
- md5：字符串，固定為‘0123456789abcdef’
- filesize：ota.bin文件的大小，單位：byte
- addr：固定為0x800000（16進制）
如ota.bin文件大小為17542byte，則ota_init(‘0123456789abcdef’, 17542, 0x800000)。
6) ota_write(writeTb)
OTA寫入，用戶調用ota_write(writeTb)，將writeTb數據寫入到0x800000地址。
- writeTb:寫入字節數據，寫入大小為2048 byte,不足2048byte補零。寫入該地址的數據掉電后不清除。
7) ota_check_upgrade(state)
ota.bin文件校驗、解壓。當用戶將ota.bin文件傳輸完畢后，調用ota_check_upgrade(state)對ota.bin進行先校驗在解壓，解壓成功后即已經升級完成，屏幕自動重啟。
- state：1，進入升級狀態。
3. OTA升級
OTA文件下載完成，則調用ota_check_upgrade(1)開始進入校驗解壓過程，代碼如程序清單 3所示：
程序清單 3 文件校驗、解壓
--[[************************************************************** ** Function name: on_timer ** Descriptions: 定時器超時回調 ******************************************************************--]] function on_timer(timer_id) ...... --延時解壓ota文件 if timer_id == timerId_ota_check_upgrade then air_log('timer_id == timerId_ota_check_upgrade') ota_check_upgrade(1) --檢查文件，并解壓,參數 1 表示升級后重啟 end end --[[******************************************************************* ** Function name: on_ota_progress ** Descriptions : 解壓升級 ** @status : 解壓狀態 ** @value : 對于狀態的具體數值 ** ** @開始校驗 ** @status = 1 ** @value = 0 ** ** @校驗結果 ** @status = 2 ** @value = 0 ，失敗 ** 1 ，成功 ** ** @開始解壓 ** @status = 3 ** @value = 0~100，解壓進度 ** ** @解壓結束 ** @status = 4 ** @value = 0 ，失敗 ** 1 ，成功 ** ** @return : nil, 無返回值 ******************************************************************--]] function on_ota_progress(status,value) if status == 1 then set_text(screen_updata , 5, '開始校驗') set_value(screen_updata, 6, 0) elseif status == 2 then if value == 0 then set_text(screen_updata , 5, '校驗失敗，文件錯誤，請檢查下載文件') elseif value == 1 then set_text(screen_updata , 5, '校驗成功') end elseif status == 3 then set_value(screen_updata, 6, value) set_text(screen_updata , 5, '文件解壓進度: '..value..' %') elseif status == 4 then if value == 0 then set_text(screen_updata , 5, '解壓失敗') elseif value == 1 then set_text(screen_updata , 5, '解壓成功') set_value(screen_updata, 6, 100) end end refresh_screen() --刷新畫面 end
核心API函數
1) ota_check_upgrade(state)
ota.bin文件校驗、解壓。當用戶將ota.bin文件傳輸完畢后，調用ota_check_upgrade(state)對ota.bin進行先校驗在解壓，解壓成功后即已經升級完成，屏幕自動重啟。
- state：1，進入升級狀態。
2) on_ota_progress(status,value)
OTA校驗、解壓回調。當用戶ota_check_upgrade(state)函數后，會自動回到該API。
- status:狀態。1-校驗過程，2-校驗結果，3-解壓過程，4解壓結果
- value：處理結果。
3) refresh_screen()
刷新屏幕。

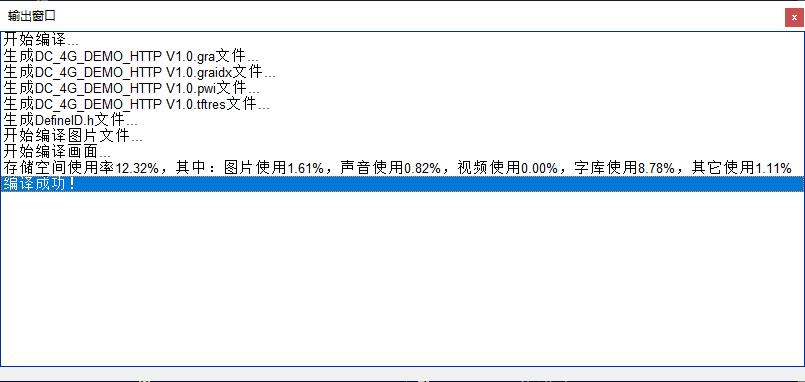

工程編譯成功后在輸出窗口會提示編譯成功，如圖5-5所示；
圖5-5編譯成功

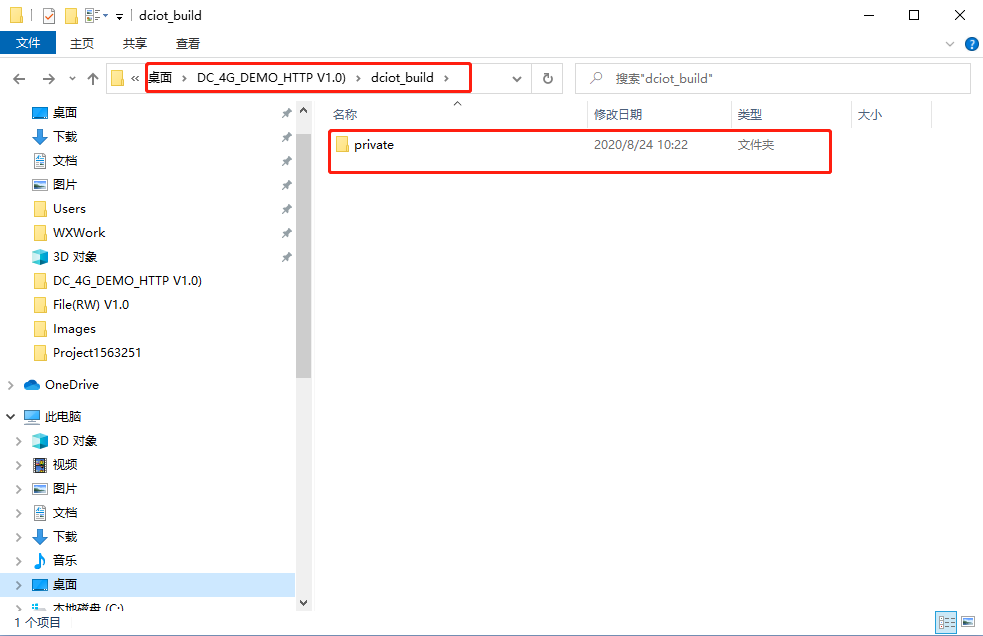

在菜單欄中，文件→打開工程目錄，在‘dciot_build’目錄的‘private’拷貝到SD卡中，如圖5-6和圖5-7所示；把SD卡接上串口屏后重新上電，等到提示燒錄工程成功后，拔掉SD卡重新上電即可。
圖5-6量產向?qū)?/span>
圖5-7拷貝到SD卡
