產品名稱：DC48270S043_XX_COF,IPS
系 列：醫療級COF系列
尺 寸：4.3"
分 辨 率：480*272
通訊接口：TTL
- 相關資料下載：
- 數據手冊 指令集 開發包 選型表 更多資料
- 產品展示
- 參數與性能
- 開發軟件
視頻演示
產品規格
DC48270S043_XX_COF,IPS（T；電阻 C；電容；N：無觸摸）是一款4.3寸分辨率為 480*272的COF系列醫療級組態串口屏。
（1）采用96M主頻Cortex-M3內核處理器，內部集成PSRAM、FLASH，屏幕運行速度更快，上電即可運行
（2）支持全球任意國家語言，僅需1套美工UI，一鍵切換語言
（3）支持LUA腳本編程，屏內部運行邏輯和算法，減少通訊頻率
（4）通過臨床醫用所需的EMI輻射、高低溫、微波干擾、線圈干擾、群脈沖等多項嚴酷測試
（5）功耗低。背光最暗模式，處理器全速運行下僅0.2W
（6）常規組態控件滿足用戶95%需求
（7）支持圖片、固件的遠程升級、增量升級、運行中升級等多種模式
（8）面板采用BOE/群創/翰彩等兼容品牌（根據市場貨源而定，不予額外通知）
（9）COF極簡超薄結構，簡潔美觀，適用于客戶各種安裝環境
核心競爭力
產品圖片

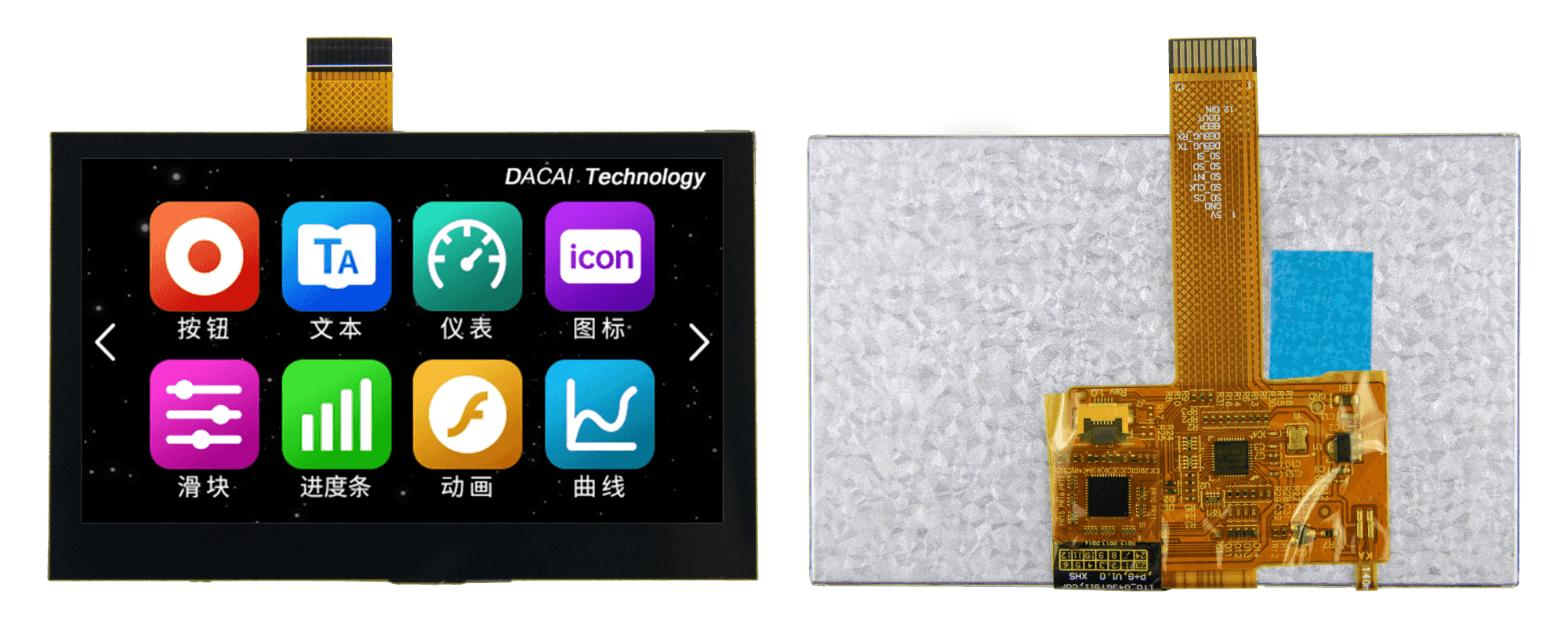

電容屏
觸摸

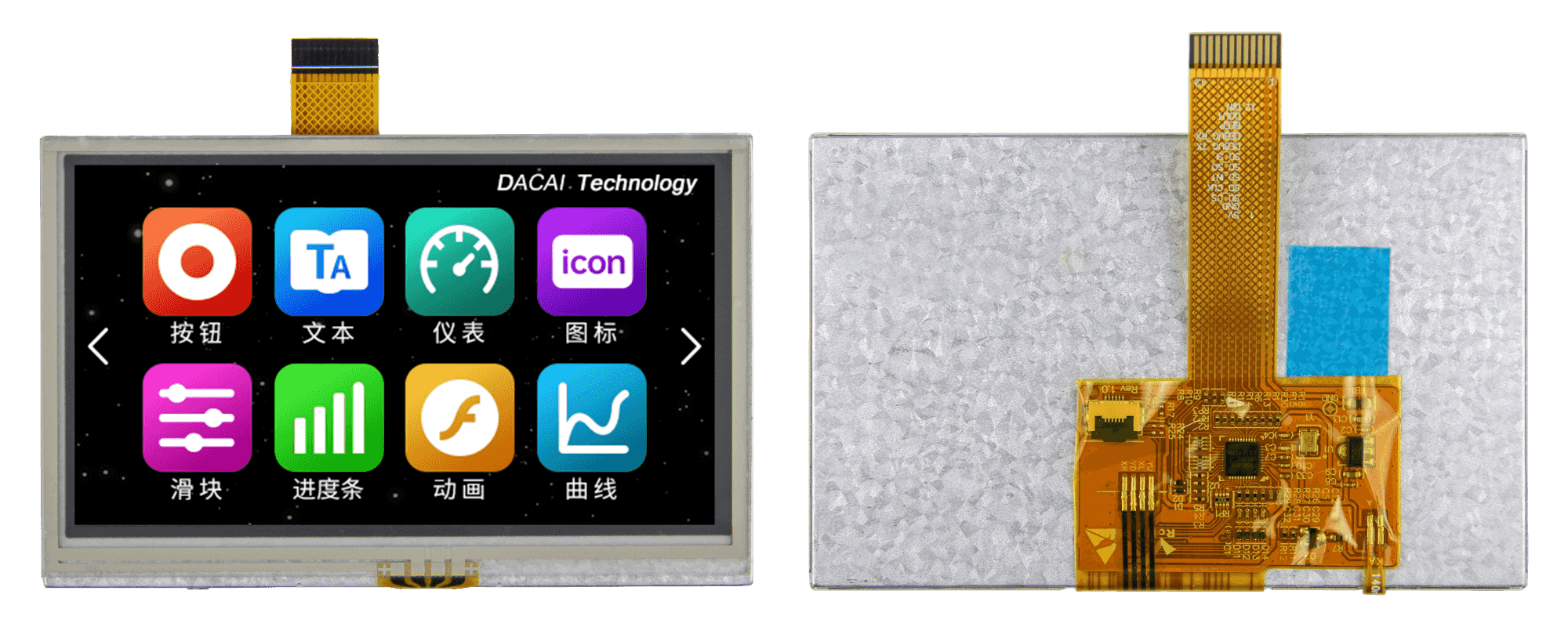

電阻屏

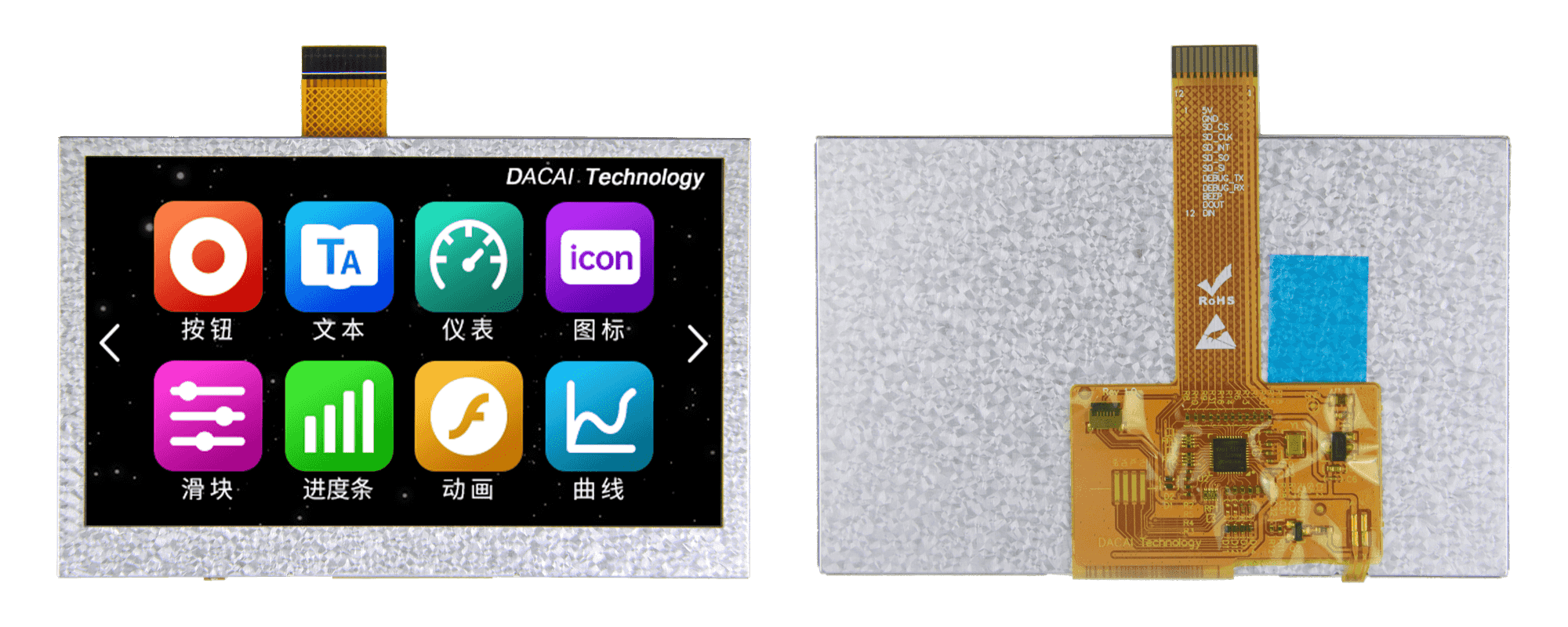

無觸摸

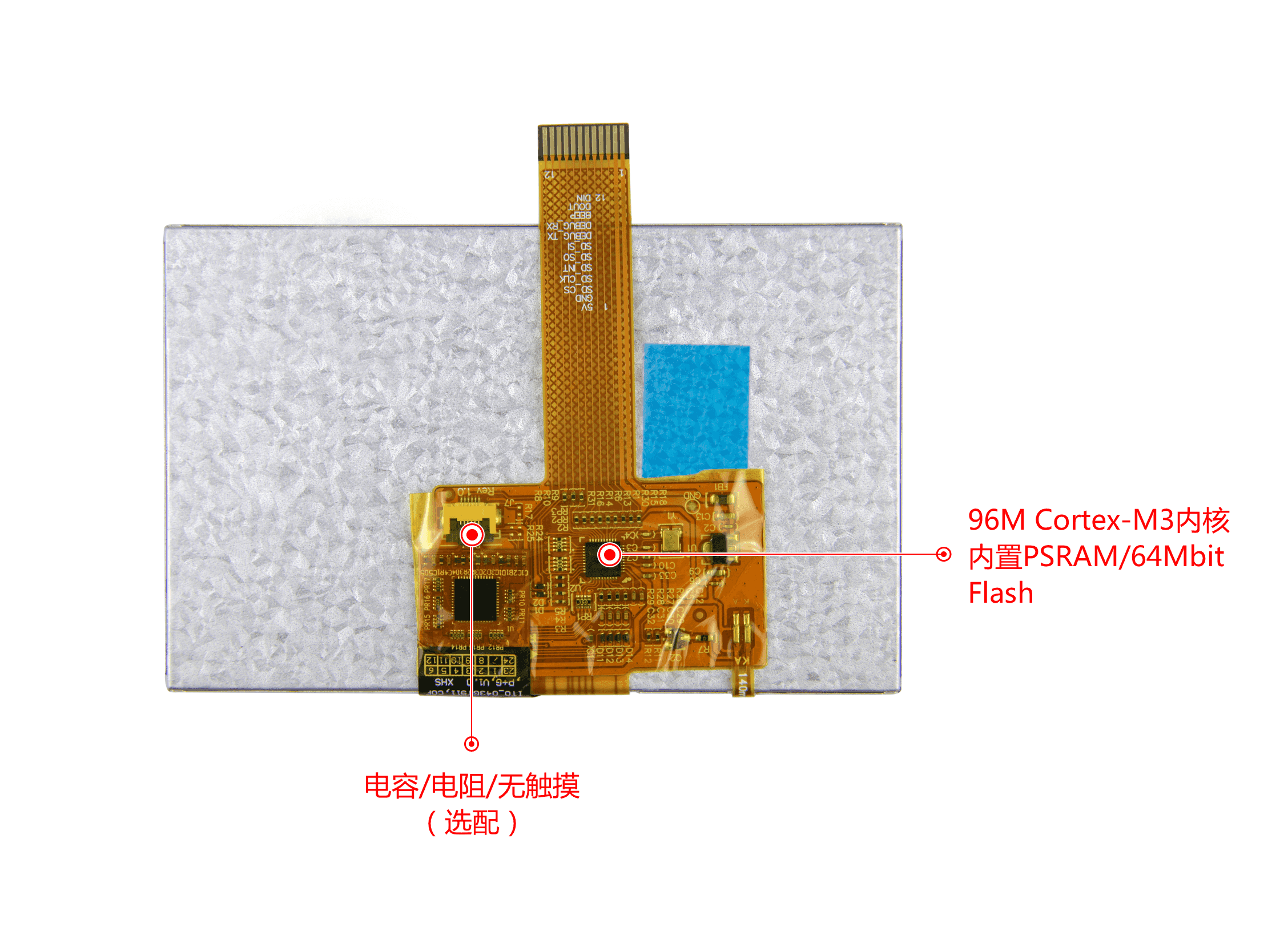

核心硬件

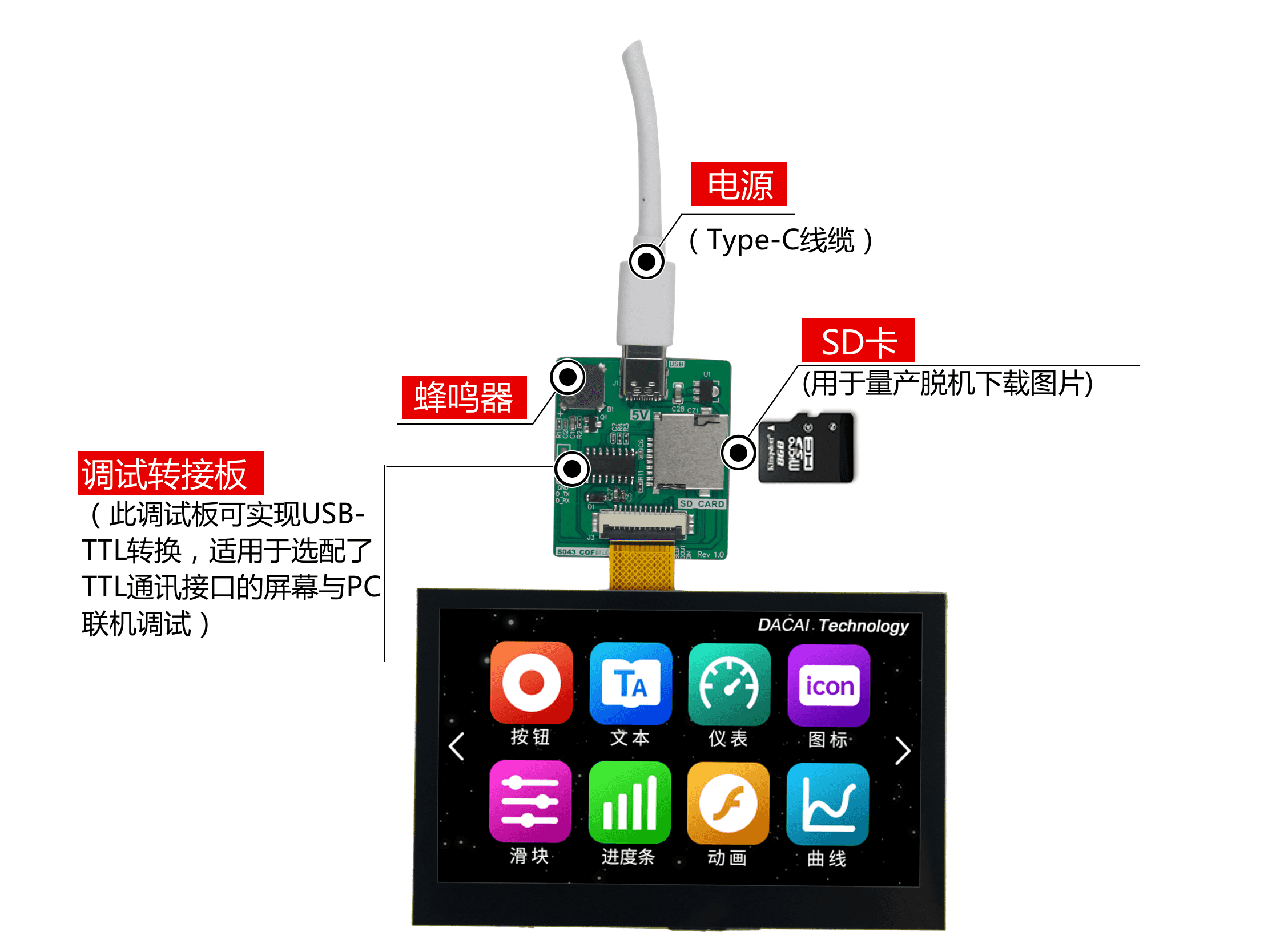

調試圖
應用領域
參數規格
|
◆產品參數 |
|
|
型號說明 |
DC48270S043_1T_COF,IPS(TTL,電阻觸摸) DC48270S043_1C_COF,IPS(TTL,電容觸摸) DC48270S043_1N_COF,IPS(TTL,無觸摸) |
|
產品系列 |
S系列，Smart醫療級 |
|
核心處理器 |
Cortex-M3內核 |
|
操作系統 |
無操作系統，上電即可運行 |
|
協議類型 |
默認大彩組態指令集，上位機可配置運行MODBUS RTU、XGUS協議 |
|
腳本語言 |
5.3版本LUA腳本，屏內部可運行用戶編寫的邏輯、協議和算法功能 |
|
尺寸 |
4.3寸 |
|
分辨率 |
480*272 |
|
安裝方向 |
支持0、90、180和270度旋轉安裝顯示 |
|
存儲空間 |
64Mbit(芯片內置) |
|
字庫 |
內置矢量字體，邊緣抗鋸齒處理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球語言）字庫，也可自定義任意電腦字體顯示 |
|
圖片存儲 |
支持JPEG、PNG（半透/全透）壓縮，支持任意大小圖片存儲。累加可存儲約90張全屏圖片(按大小60KB/張計算，不建議BMP格式)。圖片壓縮比不同，此值會上下浮動 |
|
顏色 |
65K色，16位RGB |
|
電壓 |
5V(最低4.5V啟動) |
|
功耗 |
背光最暗（無蜂鳴）：0.3W |
|
背光最亮（有蜂鳴）：1.2W |
|
|
通訊方式 |
TTL |
|
通訊波特率 |
1200～921600bps,典型波特率：115200bps |
|
通訊接插件規格 |
FPC1.0-12P |
|
圖片本地下載 |
SD卡、串口 |
|
固件本地/遠程升級 |
插入SD卡本地升級/支持用戶主板遠程串口升級屏幕固件 |
|
圖片遠程升級 |
支持用戶遠程利用自己主板串口升級屏幕相關圖片工程、字庫、配置文件等 |
|
屏有效顯示區（AA） |
長*寬 = 95.0mm*53.9mm |
|
產品尺寸（長*寬*高） 配套上位機軟件 |
105.5mm*67.2mm*4.6mm（MAX，含TP） |
|
VisualTFT® |
|
|
三防漆工藝 |
無（可選項） |
|
|
|
|
◆可靠性參數 |
|
|
工作溫度 |
-20～+70℃ |
|
存儲溫度 |
-30～+80℃ |
|
ESD測試 |
無異常顯示：Contact：±2KV，Air：±4KV |
|
EFT測試 |
IEC 61000-4-4國標4(電壓：±4KV；頻率：5KHZ；時間：120S)，無重啟，無顯示異常，無觸摸異常等現象，測試功能正常 |
|
輻射測試 |
EN55022 ClassB余量-6dB |
|
|
|
|
◆產品核心競爭力 |
|
|
學習周期 |
30分鐘熟悉開發環境，3天完成人機交互設計 |
|
程序調試 |
上位機集成了“虛擬串口屏”，無需連接硬件，直接Keil IDE與其綁定調試 |
|
啟動時間 |
上電即運行，無系統加載時間 |
|
組態控件 |
擁有多語言、按鈕、文本、下拉菜單、進度條、滑塊、儀表、動畫、二維碼、曲線、數據記錄、圓形進度條、子畫面滑動控件等多種組態控件 |
|
系統鍵盤 |
內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤 |
|
數據記錄 |
支持數據記錄控件內容導出到SD卡 |
|
圖層技術 |
系統內置多個顯示圖層，切換速度更快 |
|
多語言功能 |
出廠可預置多達15種全球任意國家語言，一鍵切換所需語言，無需多套UI |
|
邏輯運算處理 |
上位機內嵌LUA腳本解析器，用戶可在屏內自定義各種復雜邏輯關系和協議,滿足客戶99.9%的產品功能需求 |
|
遠程升級 |
支持遠程串口升級屏幕固件、工程文件、指定圖片、配置文件和字庫等 |
|
生命周期 |
采用傳統大品牌處理器，多年不斷貨 |
|
|
|
|
◆液晶屏 |
|
|
顯示器類型 |
IPS液晶屏 |
|
背光燈管 |
LED |
|
亮度（cd/m2） |
300 |
|
背光燈壽命 |
>20,000 |
|
對比度 |
800:1 |
|
視角（L/R/T/B） |
80/80/80/80 |
|
|
|
|
◆定制服務 |
|
|
定制費用 |
一次性簽訂1000PCS合同，部分可免收定制費 |
|
硬件電路 |
可定制PCB尺寸、電路厚度、添加用戶電路、軍工級溫度顯示等 |
|
軟件定制 |
根據用戶需求定制特殊指令或控件，降低用戶開發難度 |
|
美工服務 |
可提供圖片美工及產品結構設計服務 |
|
其它 |
按需定制，滿足用戶一切需求 |
可靠性測試
PC軟件Visual TFT功能
Visual TFT 是我司自主創新開發的一款功能強大的串口屏開發調試軟件，內嵌國內獨家首款“虛擬串口屏”。用戶新建工程后，導入設計好的美工圖片，然后對每個畫面中的按鈕和其他控件進行配置，模擬仿真正確后，最后將整個工程下載到串口屏中。
軟件常用功能如下：(1) IDE環境操作人性化，界面美觀大方；內置字庫生成器、Lua腳本編譯器；
(2) 軟件集成了常用圖標、按鈕和鍵盤等矢量圖，降低美工難度；
(3) 畫面支持圖片縮放、文字編輯和元素拷貝等常用操作功能；
(4)工程編譯后為每個畫面、圖片和控件分配唯一ID；
(5) 內置指令調試助手，方便PC直接調試串口屏，快速掌握指令操作；
(6) 內嵌“虛擬串口屏”模擬仿真器，直接綁定KEIL調試，不需要每次工程圖片有變化，而重新下載圖片；
(7)支持二進制文件燒錄，量產更方便安全；
(8)根據用戶需求，定制特殊的PC軟件功能；
開發三部曲
(1) 準備美工素材
安排美工人員將開機畫面、文本背景、按鈕圖標和提示框等產品所需圖片設計好。
(2) 利用配套的VisualTFT軟件進行畫面編輯、控件配置和圖片下載
首先利用配套的上位機VisualTFT軟件，將預先設計好的美工圖片進行界面排版和控件配置，然后運行 “虛擬串口屏”進行模擬仿真，最后可以通 過USB/SD/UART/U盤/WIFI（視不同型號硬件配置）將整個工程下載到串口屏內部存儲器中。PC軟件會對工程中的每個畫面、圖片和控件分配一個唯一的ID號。
(3) 用戶單片機監聽和發送相應的串口指令控制畫面顯示
工程下載到屏內后，一旦按下畫面某個按鈕，用戶MCU串口就會收到屏幕上傳的按鈕ID信息或坐標值。通過對ID號進行解析，用戶即可獲取當前按鈕的畫面位置和功能屬性，這樣就可以控制相關外圍設備動作或畫面更新顯示。
對于無觸摸產品，用戶單片機無需監聽按鈕ID上傳的信息，只需發送相關指令進行畫面切換和文本圖片顯示等。
什么是虛擬串口屏
“虛擬串口屏”是廣州大彩光電科技有限公司(www.botecn.com)開發的國內獨家首款串口屏仿真器。用戶安裝好上位機VisualTFT軟件后，即可運行使用。虛擬串口屏仿真結果與真實串口屏一模一樣。因此，研發前期評估時無需購買硬件，通過自己單片機RS232串口與它相連，即可相互通信，鼠標點擊按鈕就會立刻上傳按鈕控件信息，一旦開發者調試通過，真實硬件則無需再調試。
Keil與虛擬串口屏綁定調試
為了進一步提高開發效率，用戶還可以通過Keil開發環境與“虛擬串口屏”進行綁定Debug調試。程序單步調試時，所有運行結果都可以在“虛擬串口屏”上呈現，大大節省工程師開發時間，一旦工程界面有所改變，用戶不再需要重新下載圖片到串口屏，所有項目前期評估都可以基于PC端來完成。
