一、產品介紹
此次發布一款DH 系列7寸高清IPS 線控器外殼產品，該產品采用64位600M 主頻、內部集成高速DDR顯存的嵌入式SOC處理器，并且搭配600*1024分辨率的觸摸顯示一體化的全視角MIPI貼合屏。軟件上擁有炫酷的動畫效果，頁面切換流暢，可播放動畫、視頻、支持TF卡數據導入導出；硬件上默認RS485通訊電平，外殼結構上與M系列線控器一致：
1 表面玻璃蓋板使用2.5D立體結構；
2 液晶蓋板采用一體黑設計，且液晶屏與觸摸板是全貼合結構；
3 上下兩邊采用窄邊框設計；
4 外殼整體厚度降低至13.4MM;
5 不使用螺絲鎖扣安裝，采用背板式卡扣，使安裝更加便捷；

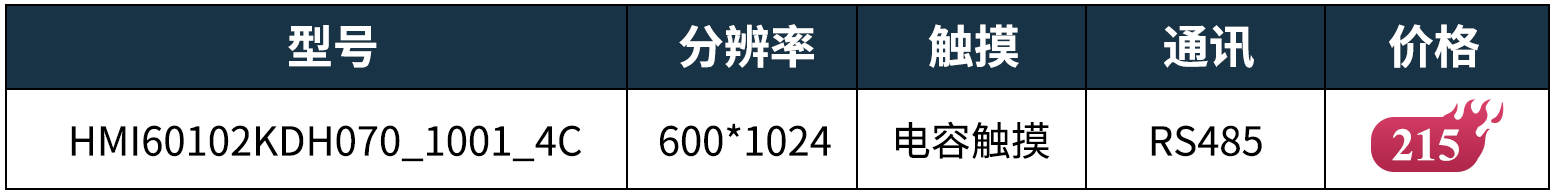

訂購型號：

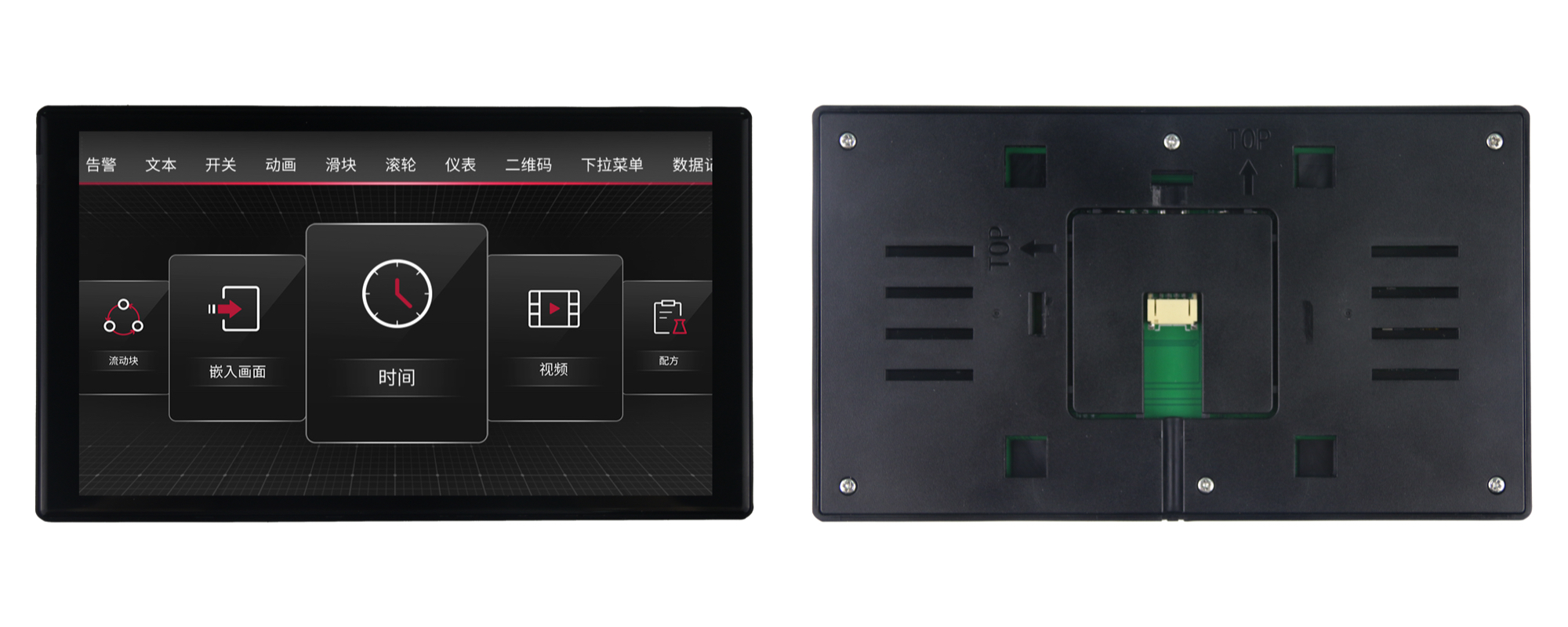

電容觸摸產品圖片
核心硬件標注圖
產品視頻

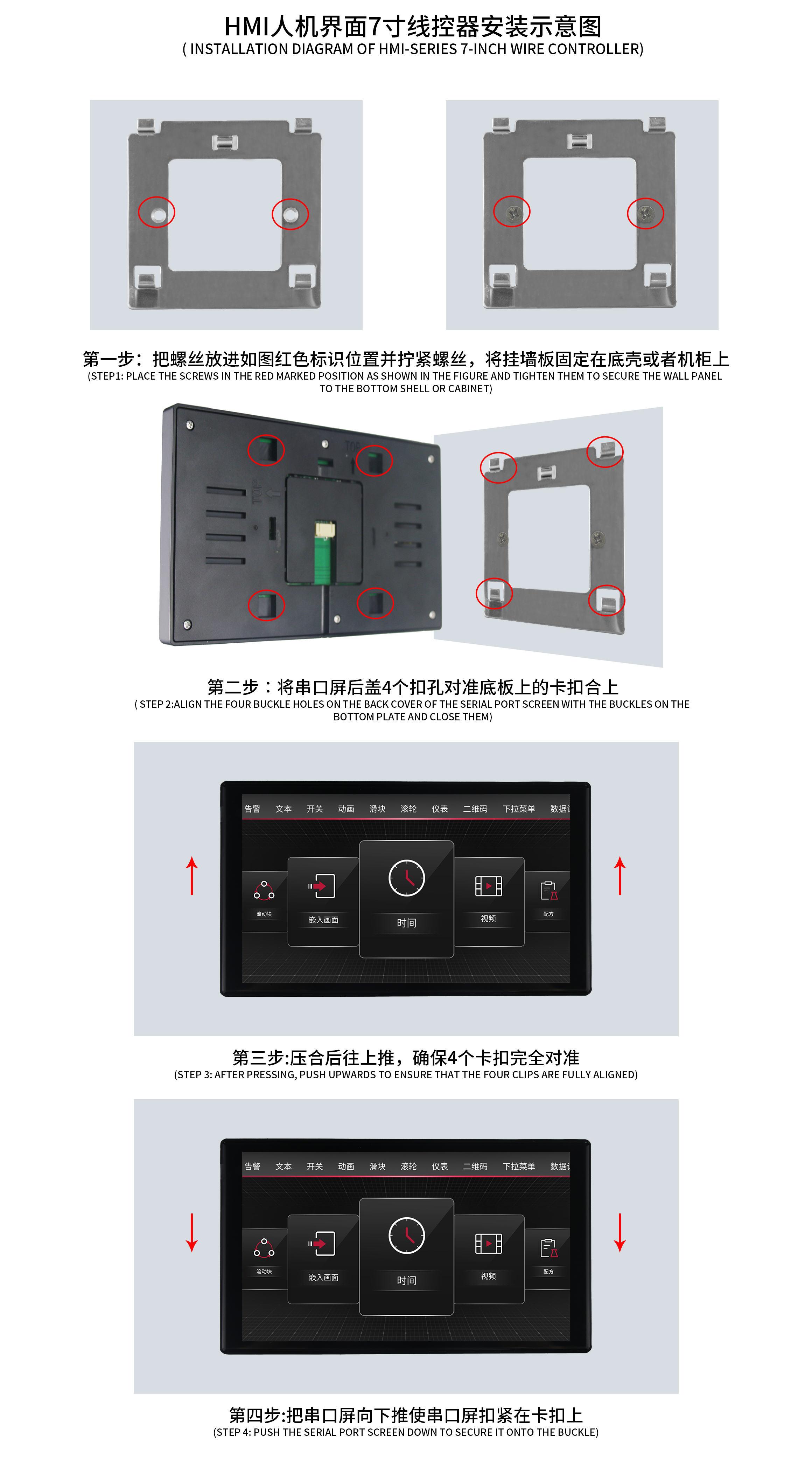

二、安裝示意圖

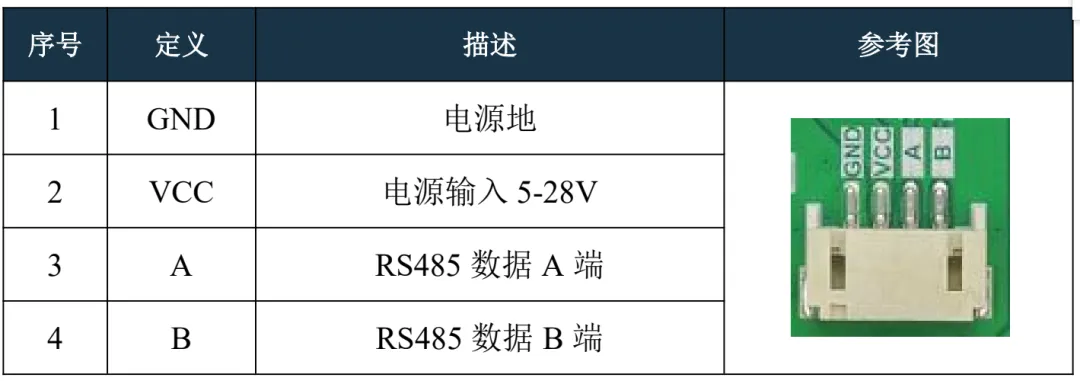

三、引腳定義
四、產品特性
五、協議與控件
5.1 通信協議
VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖5-1所示；
圖5-1 PLC 協議
5.2 組態控件
圖5-2 組態控件
六、協議配置
用戶可通過上位機配置運行 MODBUS RTU、XGUS、PLC 協議等協議。
打開 VisualHMI 上位機軟件，點擊菜單欄【工程設置】→【通信協議】，進入協議配置界面，用戶可根據自己需求選擇啟用對應的協議，如圖6-1所示。
圖6-1 協議配置
七、購買鏈接
打開淘寶立即搶購!
http://e.tb.cn/h.T4vKkyk0FSLJLQP?tk=EBCk3DGUxpi HU9046 「大彩7寸HMI人機界面線控器/變頻器/伺服/LUA組態/HMI60102KDH070」
