高性價比：7寸電容屏HMI人機界面發布!

發布人：大彩科技發布日期：2025-06-30


一、產品介紹




該款新產品硬件采用800*480液晶屏，支持電容觸摸，支持RS232或者RS485串口通信，性能上與M型醫用級組態串口屏一樣擁有炫酷的動畫效果，頁面切換流暢。

屏幕可視區域為：153.7mm*86.2mm；
產品尺寸為：209.7mm*149.5mm*23.5mm；
開窗尺寸：196.2mm*135.9mm；
建議客戶機柜開窗尺寸：197.2mm*136.9mm

在安裝方面，針對機械和工控行業的機柜設備，新外殼進行了重新設計并全面升級，取消了傳統的掛鉤螺絲安裝結構自帶卡扣掛鉤件，只需要把產品對準開窗位置按壓進機殼既可鎖緊串口屏，實現無螺絲卡扣式安裝，從而大幅提高設備安裝效率。

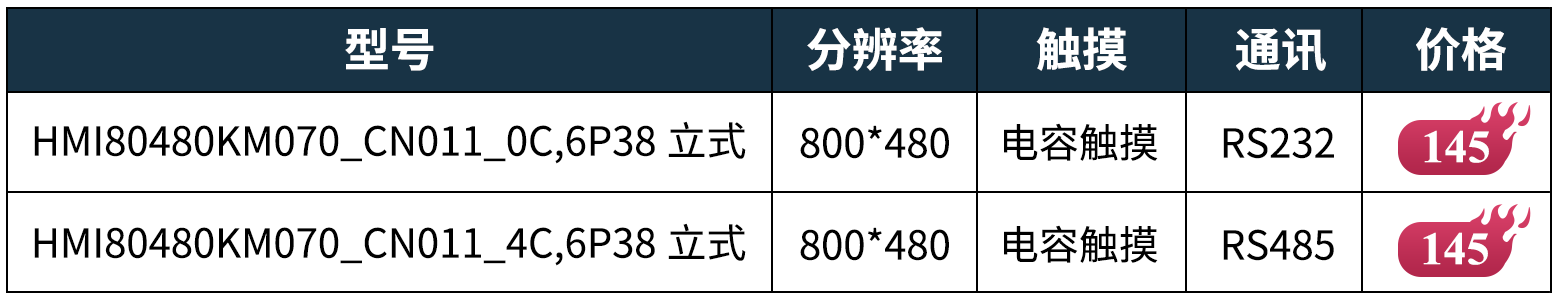

訂購型號：

圖片

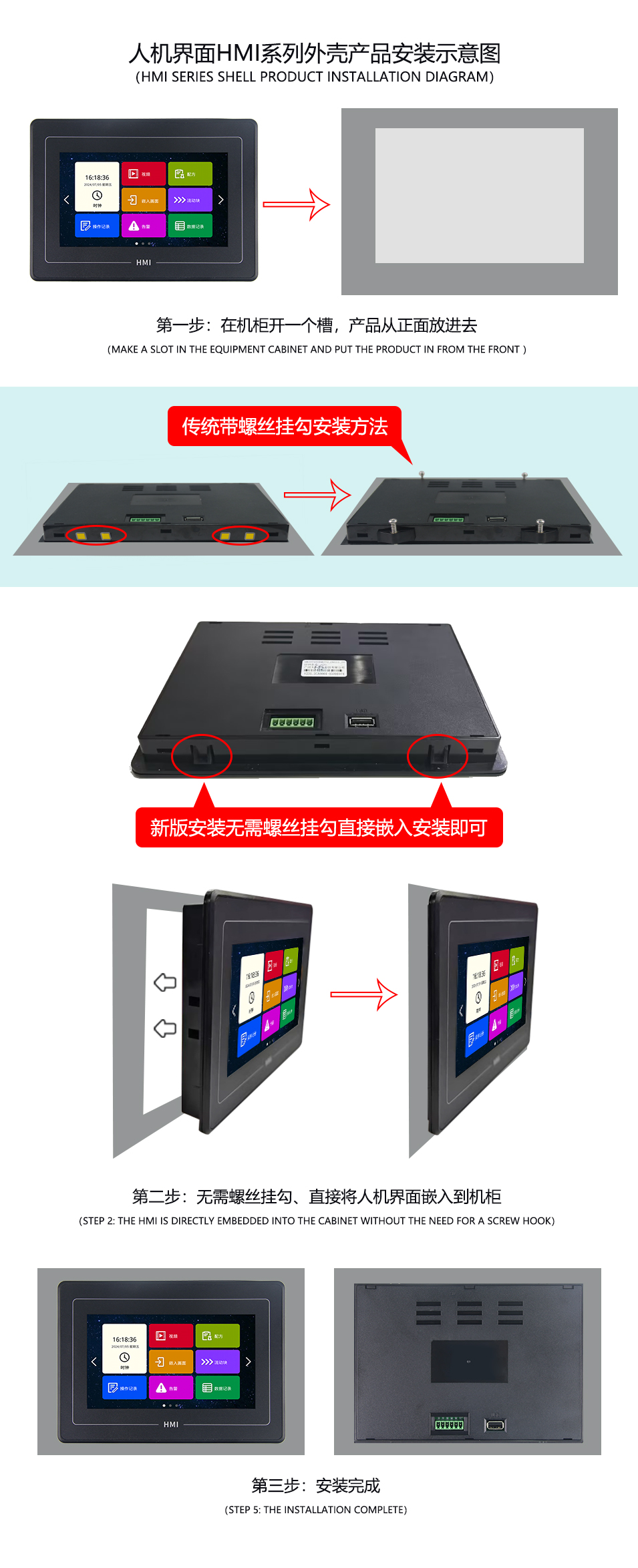

安裝示意圖：

產品圖片

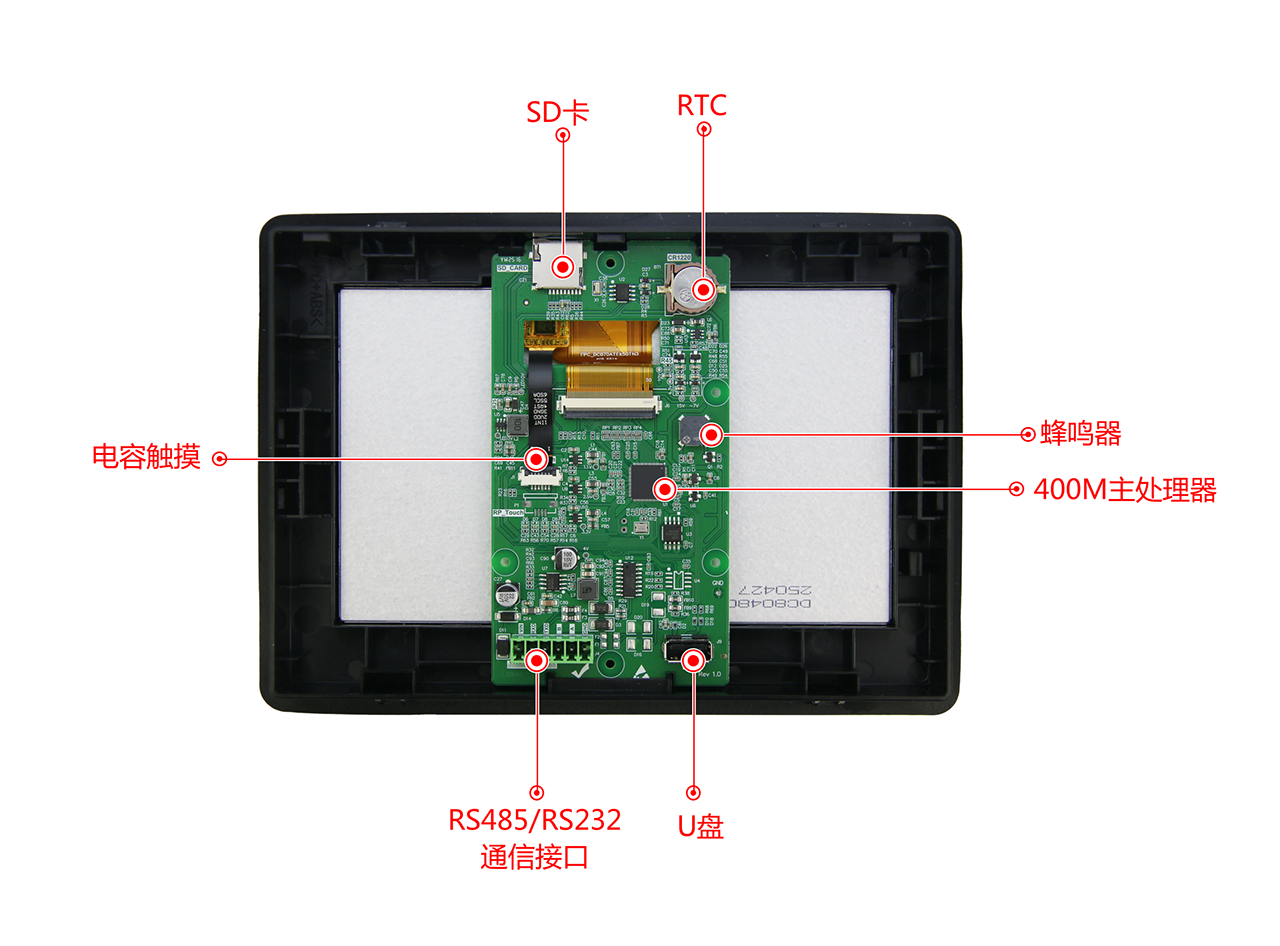

核心硬件標注圖



產品視頻

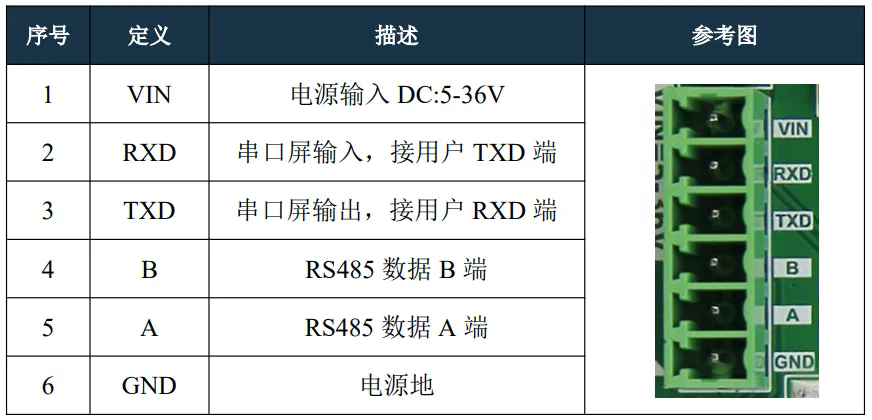

二、引腳定義



圖片

三、產品特性



1
采用400M SOC處理器，屏幕運行速度更快，上電即可運行；
2
通過臨床醫用所需的EMI輻射、高低溫、微波干擾、線圈干擾、群脈沖等多項嚴酷測試；
3
支持LUA腳本編程，屏內部運行邏輯和算法，減少通訊頻率；
4
使用VisualHMI人機界面組態開發平臺開發；
5
內部集成了DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等協議，可通過VisualHMI一鍵配置協議；
6
控件上新增配方功能、分期功能、流動塊、操作記錄表等控件，可以適應更多應用環境；
7
支持圖片、固件的遠程升級、增量升級、運行中升級等多種模式；
8
基于獨創的數據存儲方法，可以穩定、可靠、快速地記錄各種數據，并且支持數據曲線化、表格化；
9
外殼全新升級更加符合工控設備安裝使用；

四、協議與控件



4.1 通信協議

VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖4-1所示；

圖片

圖4-1 PLC 協議


4.2 組態控件

VisualHMI 與市面上絕大部分串口屏相比，除了傳統的按鈕、文本、進度條控件之外，還新加多種全新的組態控件，如：多狀態指示燈、配方、操作記錄、流動塊、告警條等等組態控件，可滿足用戶更多的應用場景，如圖4-2所示；
圖片

圖4-2 組態控件


五、協議配置



用戶可通過上位機配置運行 MODBUS RTU、XGUS、PLC 協議等協議。

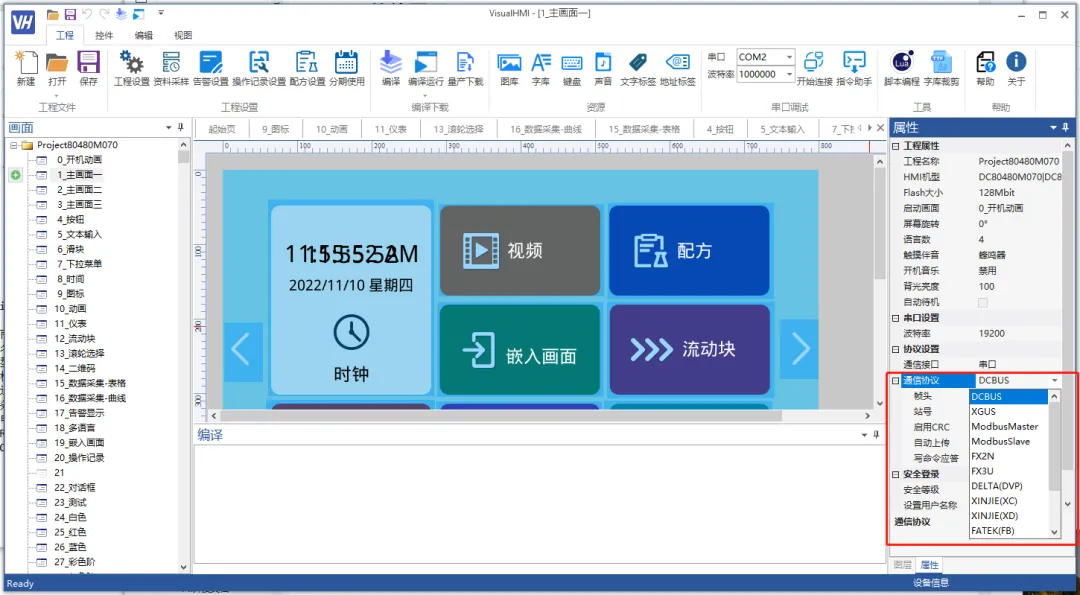

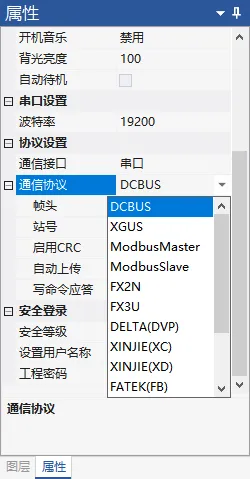

打開 VisualHMI 上位機軟件，點擊菜單欄【工程設置】→【通信協議】，進入協議配置界面，用戶可根據自己需求選擇啟用對應的協議，如圖5-1所示。

圖片

圖5-1 協議配置


六、購買鏈接




點擊下列內容，打開淘寶立即搶購!

 https://e.tb.cn/h.hVpgna69IxsgSvZ?tk=cP3TVDCmHZi CZ005 「大彩7寸HMI人機界面/無卡扣/變頻器/伺服/LUA組態/HMI80480KM070」
