一、適合范圍

本文檔適用于VisualHMI平臺，Lua腳本語言為V5.3版本，配合工程可以完成大部分的內部邏輯處理。

二、概述

2.1.get_uint32(vtype, addr)

讀取無符號整形寄存器，返回無符號整形數據

·vtype:數據類型

·addr:變量地址

2.2.set_uint32(vtype, addr,value)

 設置無符號整形寄存器值

·vtype:數據類型

·addr:變量地址

·value: 寄存器值

2.3.get_int32(vtype, addr)

讀取有符號整形寄存器，返回有符號整形數據

·vtype:數據類型

·addr:變量地址

2.4.set_int32(vtype, addr,value)

 設置有符號整形寄存器值

·vtype:數據類型

·addr:變量地址

三、教程實現

功能實現

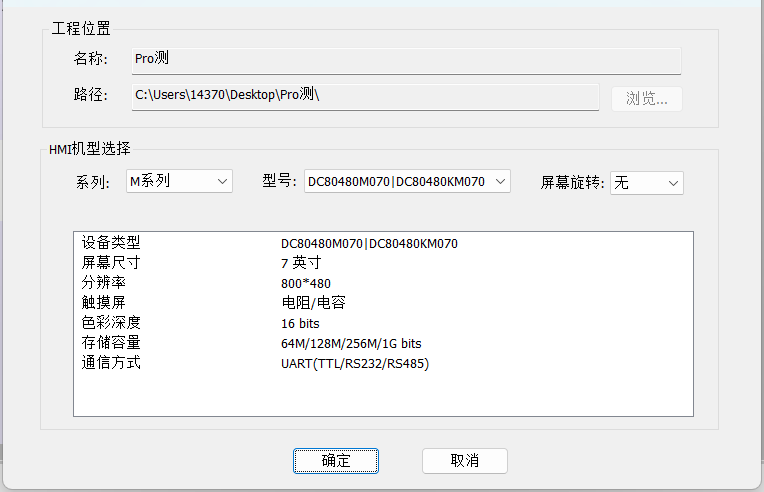

首先建立一個HMI工程以DC80480M070為例。如3-1所示

圖3-1 新建工程

控件配置

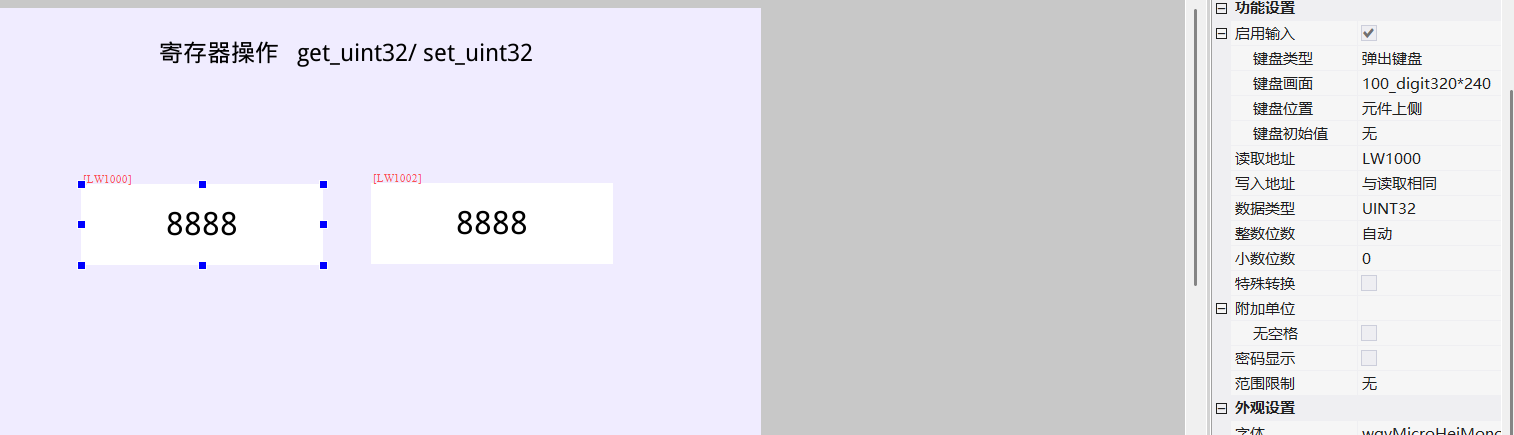

1、以獲取與設置有符號32位整型數據為例，如圖3-2所示，在工程上放置兩個數值控件，分別綁定對應的內部寄存器地址（LW1000和LW1002），32位地址要預留兩個字節。一個是獲取數據，一個是設置數據。點擊數值控件LW1000，輸入任意數值觸發on_update回調，讀取內部寄存器變量LW1000，并設置到內部寄存器變量LW1002的控件上。注意，數據類型要與設備對應上，否則會導致收發的數據對應不上，具體可以參考以下lua腳本寫法。

圖3-2 控件配置

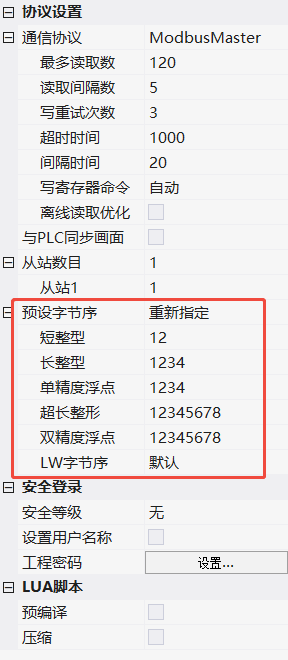

2、關于modbus協議或者其他外部協議，要注意一下數據的字節順序，在工程設置中，有默認的字節順序，在【預設字節序】可以選擇重新指定，就可以設置數據類型的字節順序，數據類型的字節順序不對應的話，也會導致收發的數據不對應，如圖3-3所示

圖3-3 字節順序

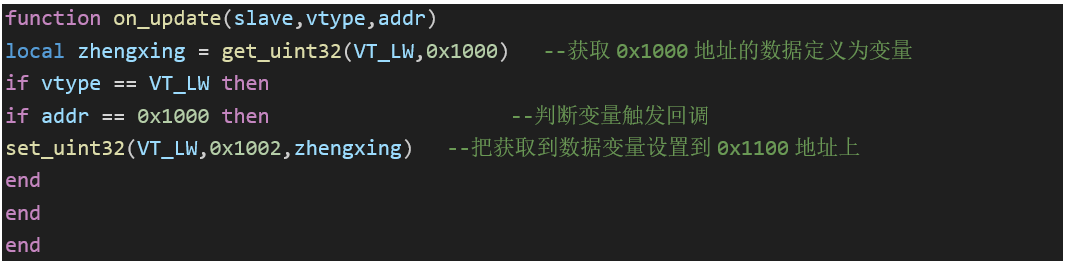

四、Lua腳本預覽
