產品名稱：DC10600C101_04XX_RTC
系 列：經濟型
尺 寸：10.1"
分 辨 率：1024*600
通訊接口：RS232/TTL
- 產品展示
- 參數與性能
- 開發軟件
演示視頻
產品概括
DC10600C101_04XX_RTC (TW：電阻觸摸；NW：無觸摸）是一款10.1寸分辨率為1024*600的經濟型組態串口屏。
1. 原基本型結構工藝調整衍生的產品，屬老產品、成熟工藝，長期可靠穩定出貨；
2. PCBA/TP直接貼合液晶屏，降低總厚度，適合室內穩定工作環境；
3. 采用M3+FPGA雙核設計，產品BOM器件生命周期可達10-15年之久。
4. 內置大容量圖片和字庫存儲器，支持常用組態控件，圖文刷新快，多語言一鍵切換。
5. 面板采用BOE/群創/翰彩等兼容品牌（根據市場貨源而定，不予額外通知）；
核心競爭力
產品圖片

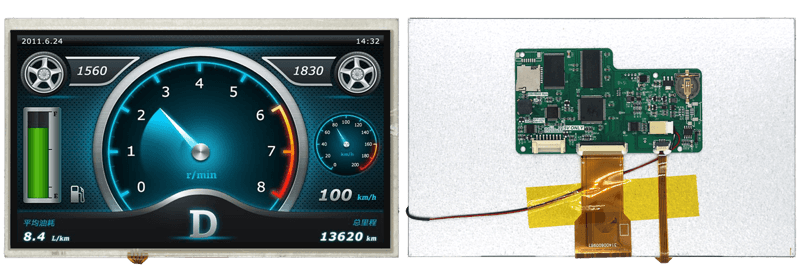

電阻屏

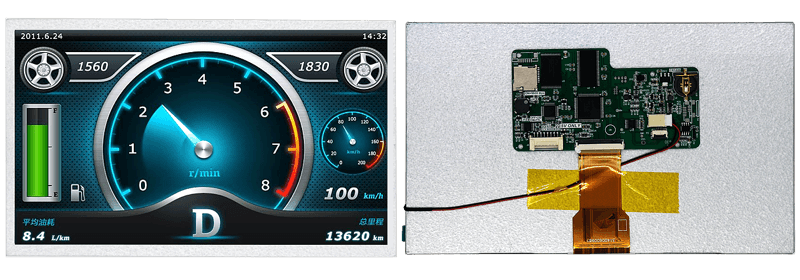

無觸摸

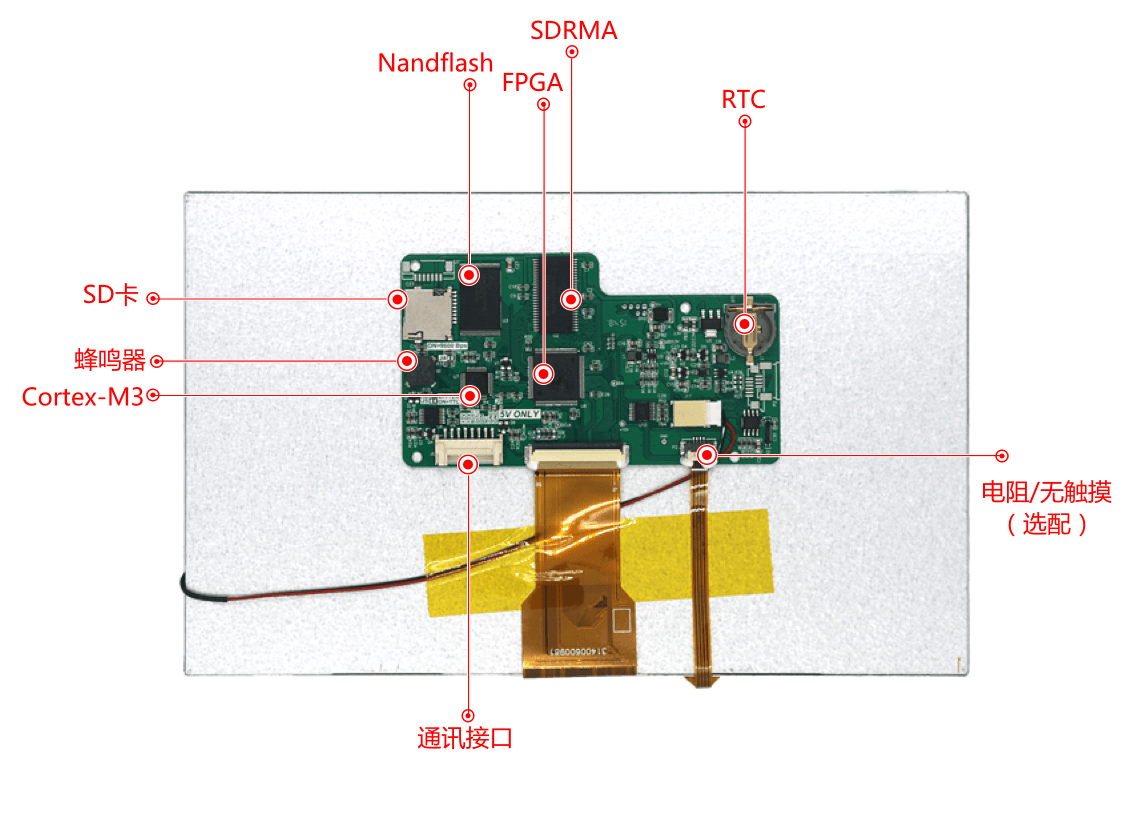

核心硬件

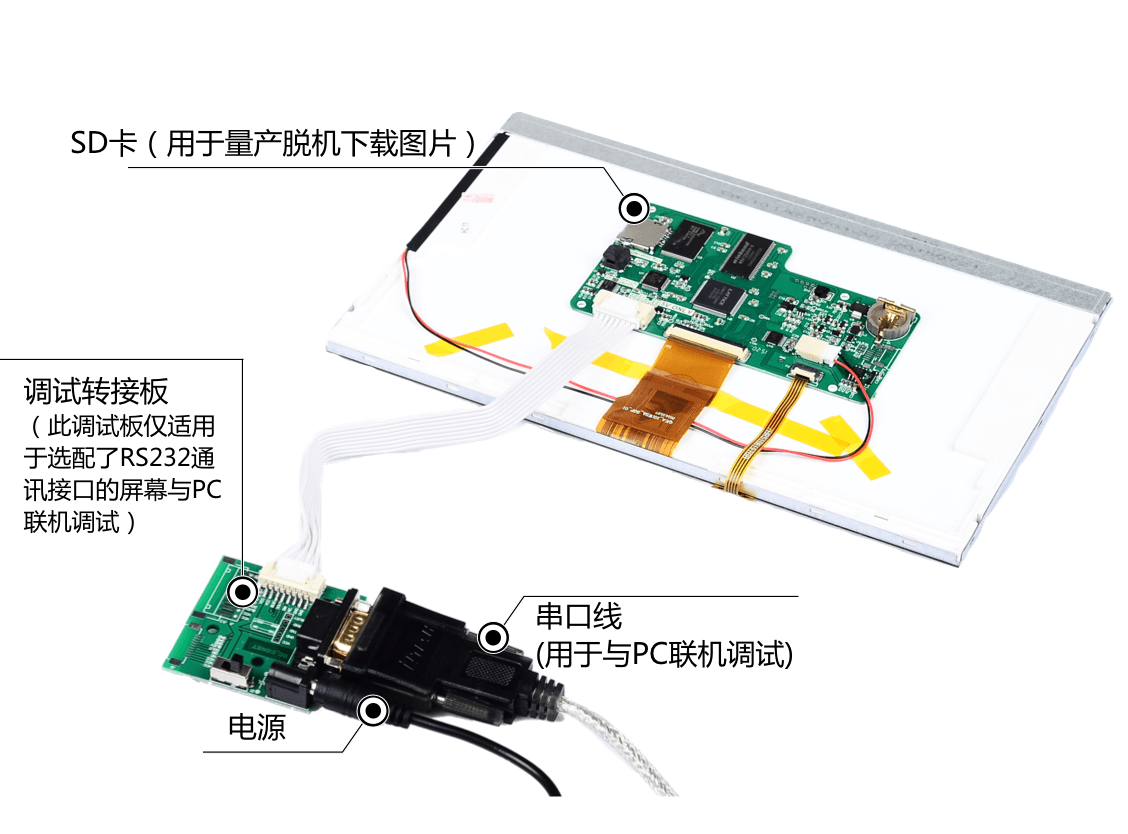

調試圖
應用領域
系列區別
技術規格
|
◆ 產品參數 |
|
|
型號說明 |
DC10600C101_04TW_RTC (RS232,電阻觸摸) DC10600C101_04NW_RTC (RS232,無觸摸) |
|
產品系列 |
經濟型 |
|
核心處理器* |
Cortex-M3 + FPGA雙核架構 |
|
操作系統 |
無操作系統，上電即可運行 |
|
協議類型 |
默認大彩組態指令集，可升級固件支持MODBUS RTU協議 |
|
尺寸 |
10.1寸 |
|
分辨率 |
1024*600 |
|
安裝方向 |
支持0、90、180和270度旋轉安裝顯示 |
|
存儲空間 |
1Gbit |
|
字庫 |
內置30MB字庫，包含任何大小點陣ASCII、GBK、GB2312、UNICODE字庫，可自定義任意電腦字體顯示 |
|
圖片存儲 |
支持任意大小圖片存儲，累加可存儲約68張全屏圖片 |
|
顏色 |
65K色，16位RGB |
|
電壓 |
5V(誤差±0.2V) |
|
功耗 |
背光最亮：843mA@5V；關背光：199mA@5V |
|
通訊方式 |
RS232/TTL(出廠默認232電平) |
|
通訊波特率 |
RS232:1200～1Mbps，典型波特率：115200bps |
|
通訊接插件規格 |
HY2.0-8P |
|
圖片下載 |
不支持USB，支持SD卡/UART下載 |
|
固件升級 |
插入SD卡升級屏幕固件 |
|
實時時鐘(RTC) |
支持時鐘、定時器、倒計時等功能 |
|
屏有效顯示區（AA） |
長×寬 = 223.0mm×125.0mm |
|
產品尺寸(長*寬*高) |
長×寬×高 = 235.0mm×143.4mm×13.7mm |
|
配套上位機軟件 |
VisualTFT® |
|
AV輸入 |
不支持 |
|
語音播放 |
不支持 |
|
視頻播放 |
不支持 |
|
WIFI |
不支持 |
|
三防漆工藝 |
無 |
|
|
|
|
◆ 產品核心競爭力 |
|
|
學習周期 |
30分鐘熟悉開發環境，3天完成人機交互設計 |
|
程序調試 |
上位機集成了“虛擬串口屏”，無需連接硬件，直接Keil IDE與其綁定調試 |
|
啟動時間 |
上電即運行，無系統加載時間 |
|
組態控件 |
擁有按鈕、文本、下拉菜單、進度條、滑塊、儀表、動畫、二維碼、曲線、數據記錄、等各種組態控件 |
|
系統鍵盤 |
內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤 |
|
數據記錄 |
支持數據記錄控件內容導出到SD卡 |
|
多語言功能 |
出廠可預置多達10種全球任意國家語言，一鍵切換所需語言，無需多套UI |
|
邏輯運算處理 |
上位機內嵌腳本編譯器，用戶可在屏內自定義各種復雜邏輯關系和協議,滿足客戶99.9%的產品功能需求 |
|
生命周期 |
采用傳統大品牌處理器，多年不斷貨 |
|
|
|
|
◆ LCD顯示器 |
|
|
顯示器類型 |
TFT液晶屏 |
|
背光燈管 |
LED |
|
亮度（cd/m2） |
350 |
|
背光燈壽命（h） |
>20,000 |
|
對比度 |
600:1 |
|
視角（L/R/T/B） |
70/70/50/60 |
|
|
|
|
◆ 觸控面板（選配） |
|
|
觸控類型 |
電阻觸摸屏 |
|
觸控方式 |
單點、滑動觸摸 |
|
透光率 |
80% |
|
觸控次數 |
同一像素點，單點100萬次以上 |
|
|
|
|
◆ 環境與認證 |
|
|
工作溫度 |
|
|
存儲溫度 |
-30～+80℃ |
|
震動測試 |
10 to 25Hz(X,Y,Z方向 2G 30分鐘) |
|
ESD測試 |
Air=±8KV，Contact=±4KV (可支持更高) |
|
高低溫測試 |
實驗溫度:70℃±3℃,72H/-20℃±3℃,72H；實驗濕度:50℃±3℃,90%±3%RH, 72H |
|
認證 |
ROHS、 CE認證（EMI等級:EN55022 ClassB標準） |
|
|
|
|
◆ 定制服務 |
|
|
定制費用 |
一次性簽訂1000PCS合同，部分可免收定制費 |
|
通訊接口 |
可定制并行總線、CAN、Zigbee、以太網或WIFI等外通訊接口 |
|
硬件電路 |
可定制PCB尺寸、電路厚度、添加用戶電路、軍工級溫度顯示等 |
|
軟件定制 |
根據用戶需求定制特殊指令或控件，降低用戶開發難度 |
|
美工服務 |
可提供圖片美工及產品結構設計服務 |
|
其它 |
按需定制，滿足用戶一切需求 |
可靠性測試
PC軟件Visual TFT功能
Visual TFT 是我司自主創新開發的一款功能強大的串口屏開發調試軟件，內嵌國內獨家首款“虛擬串口屏”。用戶新建工程后，導入設計好的美工圖片，然后對每個畫面中的按鈕和其他控件進行配置，模擬仿真正確后，最后將整個工程下載到串口屏中。
軟件常用功能如下：(1) IDE環境操作人性化，界面美觀大方；內置字庫生成器、Lua腳本編譯器；
(2) 軟件集成了常用圖標、按鈕和鍵盤等矢量圖，降低美工難度；
(3) 畫面支持圖片縮放、文字編輯和元素拷貝等常用操作功能；
(4)工程編譯后為每個畫面、圖片和控件分配唯一ID；
(5) 內置指令調試助手，方便PC直接調試串口屏，快速掌握指令操作；
(6) 內嵌“虛擬串口屏”模擬仿真器，直接綁定KEIL調試，不需要每次工程圖片有變化，而重新下載圖片；
(7)支持二進制文件燒錄，量產更方便安全；
(8)根據用戶需求，定制特殊的PC軟件功能；
開發三部曲
(1) 準備美工素材
安排美工人員將開機畫面、文本背景、按鈕圖標和提示框等產品所需圖片設計好。
(2) 利用配套的VisualTFT軟件進行畫面編輯、控件配置和圖片下載
首先利用配套的上位機VisualTFT軟件，將預先設計好的美工圖片進行界面排版和控件配置，然后運行 “虛擬串口屏”進行模擬仿真，最后可以通 過USB/SD/UART/U盤/WIFI（視不同型號硬件配置）將整個工程下載到串口屏內部存儲器中。PC軟件會對工程中的每個畫面、圖片和控件分配一個唯一的ID號。
(3) 用戶單片機監聽和發送相應的串口指令控制畫面顯示
工程下載到屏內后，一旦按下畫面某個按鈕，用戶MCU串口就會收到屏幕上傳的按鈕ID信息或坐標值。通過對ID號進行解析，用戶即可獲取當前按鈕的畫面位置和功能屬性，這樣就可以控制相關外圍設備動作或畫面更新顯示。
對于無觸摸產品，用戶單片機無需監聽按鈕ID上傳的信息，只需發送相關指令進行畫面切換和文本圖片顯示等。
什么是虛擬串口屏
“虛擬串口屏”是廣州大彩光電科技有限公司(www.botecn.com)開發的國內獨家首款串口屏仿真器。用戶安裝好上位機VisualTFT軟件后，即可運行使用。虛擬串口屏仿真結果與真實串口屏一模一樣。因此，研發前期評估時無需購買硬件，通過自己單片機RS232串口與它相連，即可相互通信，鼠標點擊按鈕就會立刻上傳按鈕控件信息，一旦開發者調試通過，真實硬件則無需再調試。
Keil與虛擬串口屏綁定調試
為了進一步提高開發效率，用戶還可以通過Keil開發環境與“虛擬串口屏”進行綁定Debug調試。程序單步調試時，所有運行結果都可以在“虛擬串口屏”上呈現，大大節省工程師開發時間，一旦工程界面有所改變，用戶不再需要重新下載圖片到串口屏，所有項目前期評估都可以基于PC端來完成。
